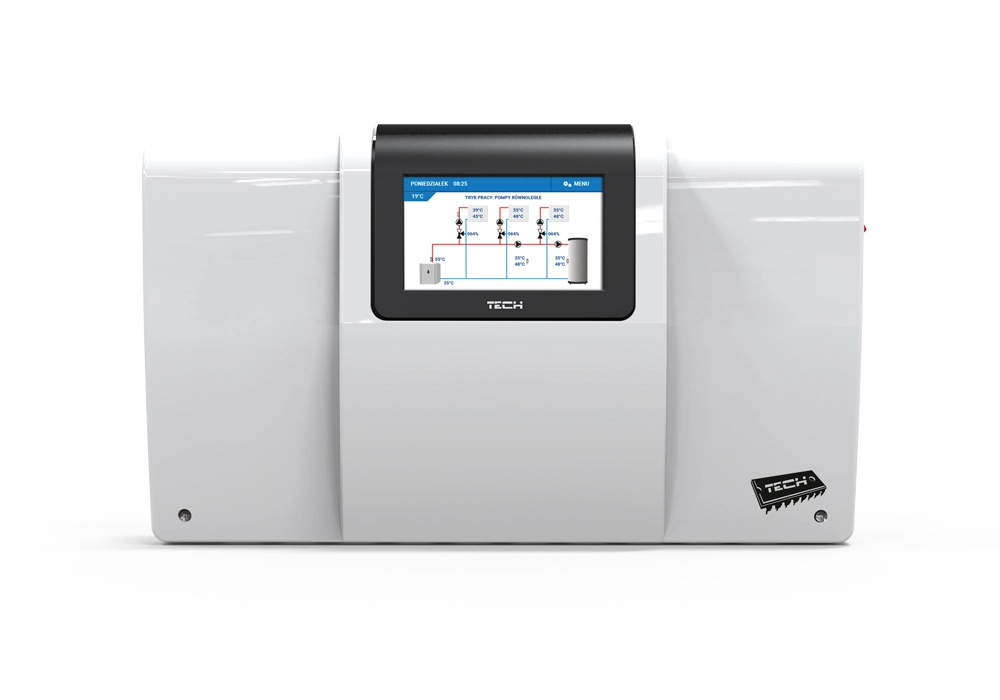

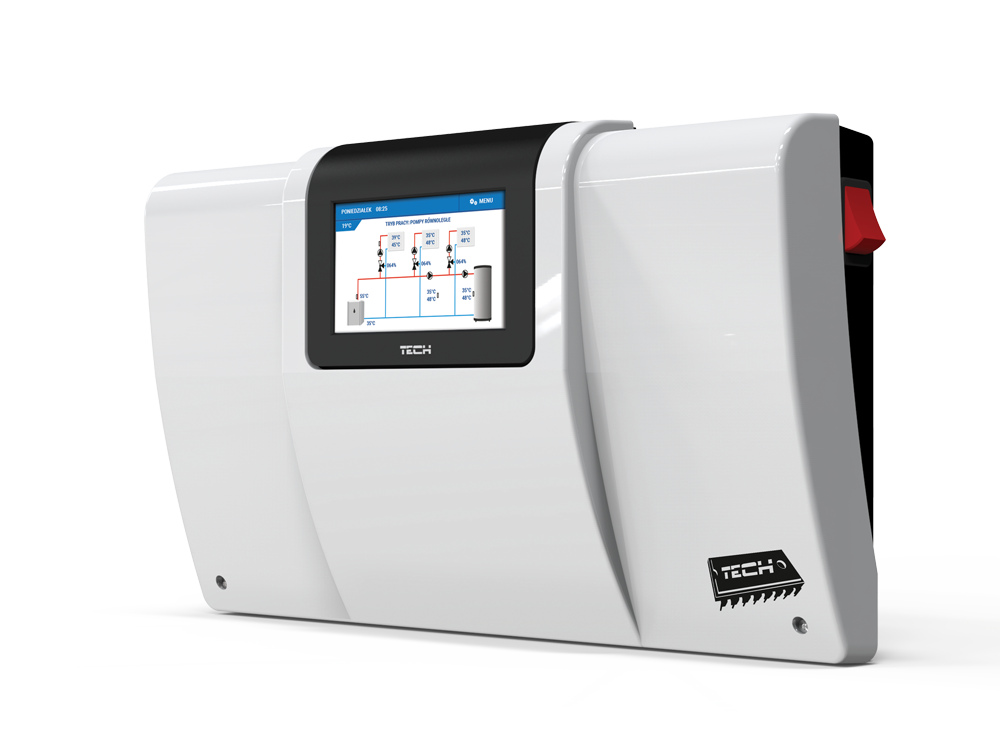

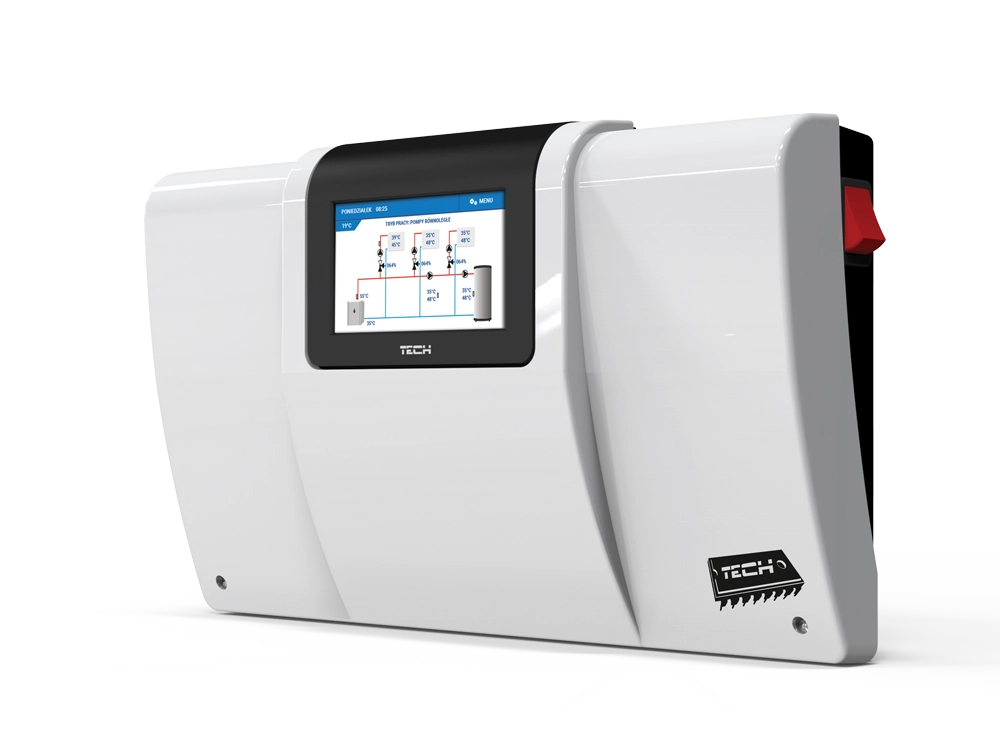

EU-i-3 PLUS OPEN THERM

Regulace pro topné systémy obsluha tří směšovacích okruhů okruh TUV okruh soláru, možnost využití PWM výstupu OPENTHERM komunikace se zdrojem tepla 2x výstup 0-10V kaskádový radič až šesti zdrojů tepla možnost vytvoření dvou přímých topných okruhů nebo ovládání jiných zařízení 230V (osvětlení, zavlažování, přepínací zónový ventil apod.) možnost vzájemného propojení dvou zdrojů vytápění pomocí beznapěťového výstupu NO/COM/NC při použití internetového modulu plná kontrola všech funkcí přes internet
  • Popis produktu
  • Parametry produktu

Regulátor pro topné systémy

Funkce vykonávané regulací:

  • Plynulá regulace tří směšovaných ventilů a jejich čerpadel s možnostmi:
    • stála teplota,
    • ekvitermní regulace,
    • korekce teploty ventilu podle pokojové teploty,
    • týdenní program vytápění
  • Příprava TUV s týdenním programem a funkcí Legionelly.
  • Regulace solárního okruhu; možnost využití výstupu pwm
  • Čtyři stejně konfigurované výstupy pro vzájemné propojení zdrojů tepla nebo práci výkonných prvků na základě teploty a času (plynový kotel, elektrokotel, topná spirála, čerpadla, ventily, akumulační nádrž…):
    • Dva beznapěťové výstupy (NC/COM/NO).
    • Dva napěťové výstupy (230V).
  • OPENTHERM komunikace so zdrojem tepla
  • Dva analogové výstupy 0-10V
  • Kaskádový radič s možností vytvoření kaskády šesti zdrojů tepla (s využitím 2x beznapěťový výstup, 2x napěťový 230V, 2x 0-10V) na základě stálé teploty, ekvitermy nebo potřeby vytápění aktivních okruhů.
  • Spolupráce s třemi pokojovými termostaty se standardní komunikací (dvoupolohový – zap/vyp) s možností snížení teploty ventilu nebo jeho zavření.
  • Spolupráce s třemi pokojovými termostaty s RS komunikací dedikované pro EU-i-3plus (EU-RI-1) s možností dynamické změny teploty ventilu nebo jeho zavření.
  • Spolupráce s pokojovým termostatem vybaveným RS komunikací, který umožňuje okrem nastavení denních a týdenních změn teploty v místnosti i náhled a změnu teplot směšovaných okruhů, TUV, automatickou korekci teploty (+ a -) ventilu na základě změny teploty v místnosti.
  • Možnost připojení modulu EU505 Ethernet nebo WiFi RS, který umožňuje vzdálené ovládání funkcí a sledování parametrů pomocí internetu (aplikace eModul.eu), vysílání emailových správ při alarmu.
  • Možnost připojení dalších dvou modulů pro ovládání směšovacích ventilů a jejich čerpadel, umožňuje ovládat až pět směšovacích okruhů (např.: EU-i-1m nebo EU-i-1).
  • Ochrana před nežádoucím nárůstem teplé vody v krátkém okruhu kotle a před příliš nízkou teplotou topné vody při návratu do kotle.
  • Možnost aktualizace programu přes USB vstup.

Vybavení regulace:

  • velký barevný dotykový LCD displej
  • snímač teploty solárních kolektorů
  • ekvitermní čidlo (venkovní teploty)
  • čidla teplot ventilů, teploty kotle, teploty zpátečky, snímač TUV
  • kryt přizpůsobený k instalaci na stěnu



KONTROLA POMOCÍ MOBILNÍ APLIKACE:
https://emodul.eu/login

Specifikace Jednotka
Napájení V 230V +/- 10% / 50Hz
Maximální příkon regulace W 10
Teplota prostředí °C 5÷50
Odolnost snímače teploty °C -30÷99
Pojistka A 6,3
Rozsah nastavení teplot °C 8÷90
Zatížení na každém výstupu A 0,5
