Série 10

MOŽNÁ SESTAVA CS-L-10



Drátová zónová regulace pro podlahové vytápění Série 10 je rozšířenou verzí CS-L5 s možností vytvoření až 10 zón.

Hlavní řídící jednotka CS-L-10 je jen sběrnicí, do které se dá připojit 10x pokojový termostat (jednoduchý ON/OFF) a 50 termoelektrických pohonů ventilů (STT-230/2STT-230/2S) pomocí 18 výstupů. CS-L-10 má výstup 230V pro zapínání/vypínání čerpadla a beznapěťový výstup pro ovládání zdroje tepla. Jak napěťový, tak i beznapěťový výstup je zapínaný/vypínaný naráz, podle potřeby vytápění z pokojových termostatů s 2 minutovým zpožděním. Pro bezdrátový přenos beznapěťového výstupu na ovládání zdroje tepla nebo na propojení s hlavní regulací (v místě připojení pokojového termostatu, např.: CS-i-1 ) použijeme modul CS-262

V každé zóně musí být připojený pokojový termostat. Při výběru pokojových termostatů je potřebné vědět, co od nich očekáváme. Na výběr jsou pokojové termostaty jako pro CS-L-5 (napájené vlastními bateriemi) nebo speciální, které jsou určené výhradně pro regulaci CS-L-10 (napájené z regulace CS-L-10).

Pokojové termostaty určené pro L-10:

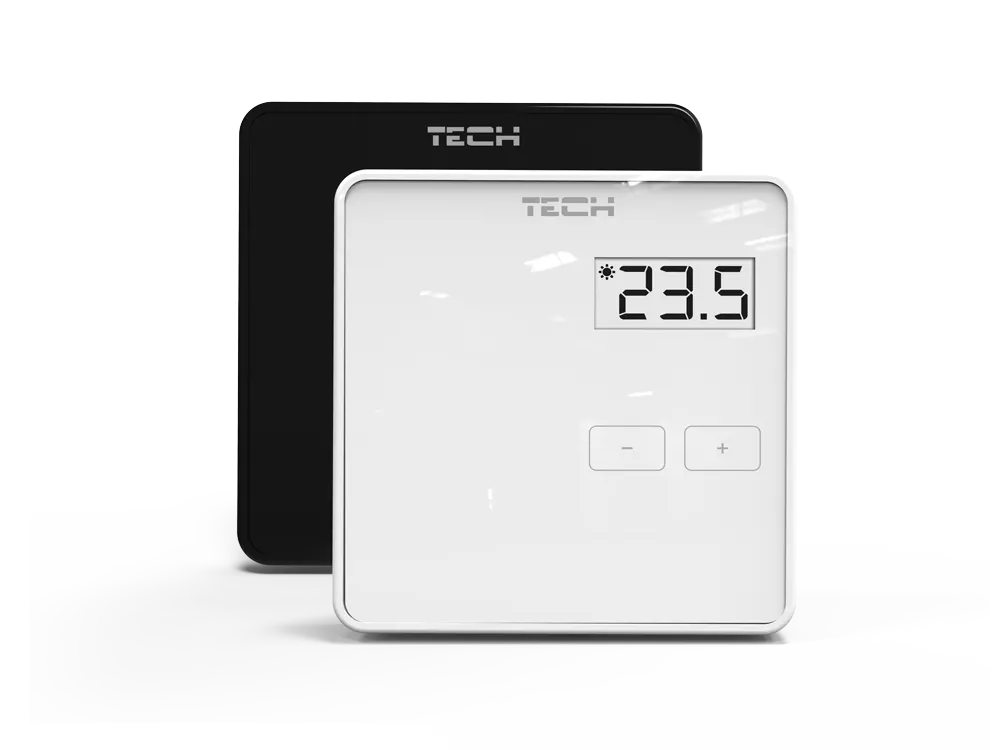

  • CS-R-10b umožňují jen nastavit stálou teplotu prostřednictvím tlačítek + a -. Dodatečně můžete změnit hysterezi.

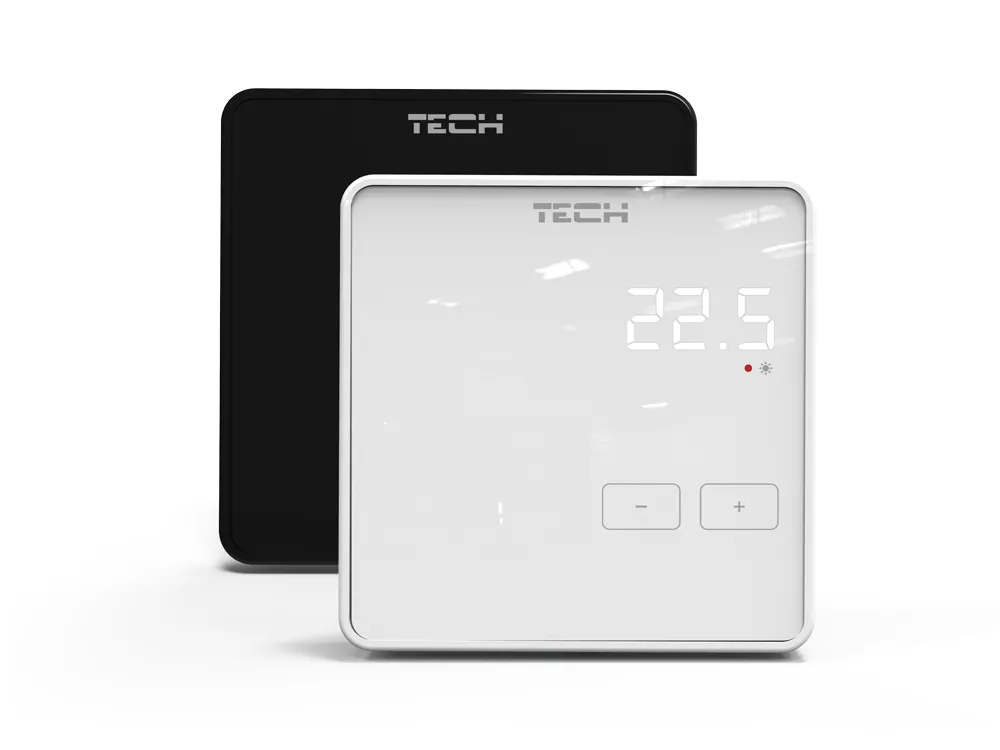

  • CS-R-10z umožňují pouze nastavit stálou teplotu prostřednictvím tlačítek + a -. Dodatečně můžete změnit hysterezi.

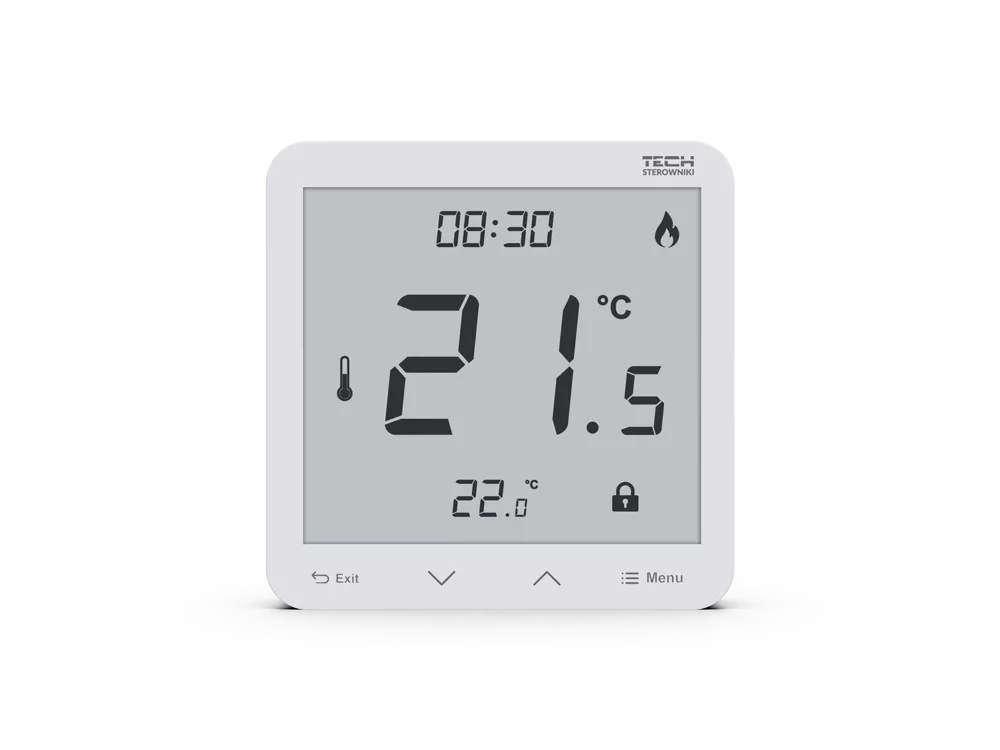

  • CS-R-10s už umožňují kromě nastavení denní a noční teploty (komfortní a útlumová) i nastavení podlahové teploty při použití podlahového teplotního čidla (NTC).

Tam, kde nepotřebujete měnit teplotu během dne (chodba, skladovací, odkládací, sklepní prostory, garáž, šatník apod.) stačí jednoduchý bytový termostat. V ostatních zónách, které jsou rozdělené na noční a denní část, je vhodné mít bytový termostat s možností programu den/noc. V zónách, které mají velké tepelné zisky (krb nebo jiný interiérový zdroj tepla, slunečná strana apod.) je vhodné zabudovat podlahové teplotní čidlo (NTC), které Vám zabezpečí, že podlaha nevychladne a její náběh nebude trvat hodiny, aby byl dosáhnutý potřebný tepelný komfort.
