EU-L-10

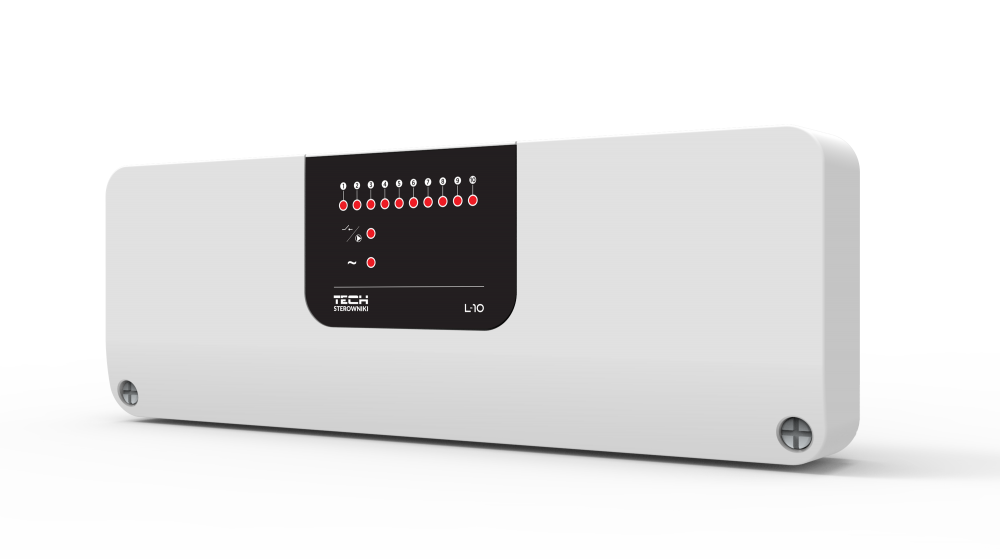

 DRÁTOVÁ ZÓNOVÁ REGULACE TERMOSTATICKÝCH VENTILŮ (10 ZÓN)
  • Popis produktu

Technické specifikace:

napájení: 230 V 50Hz
komunikace: drátová (vyhrazené termostaty)
rozměry (mm): 343 x 120 x 55
bezpotenciálový výstup: • / 1 A
zatížení svorky pohonů: 0,3 A
zatížení svorky čerpadla: 0,5 A

Drátová zónová regulace pro podlahové vytápění Série 10 je rozšířenou verzí CS-L5 s možností vytvoření až 10 zón.

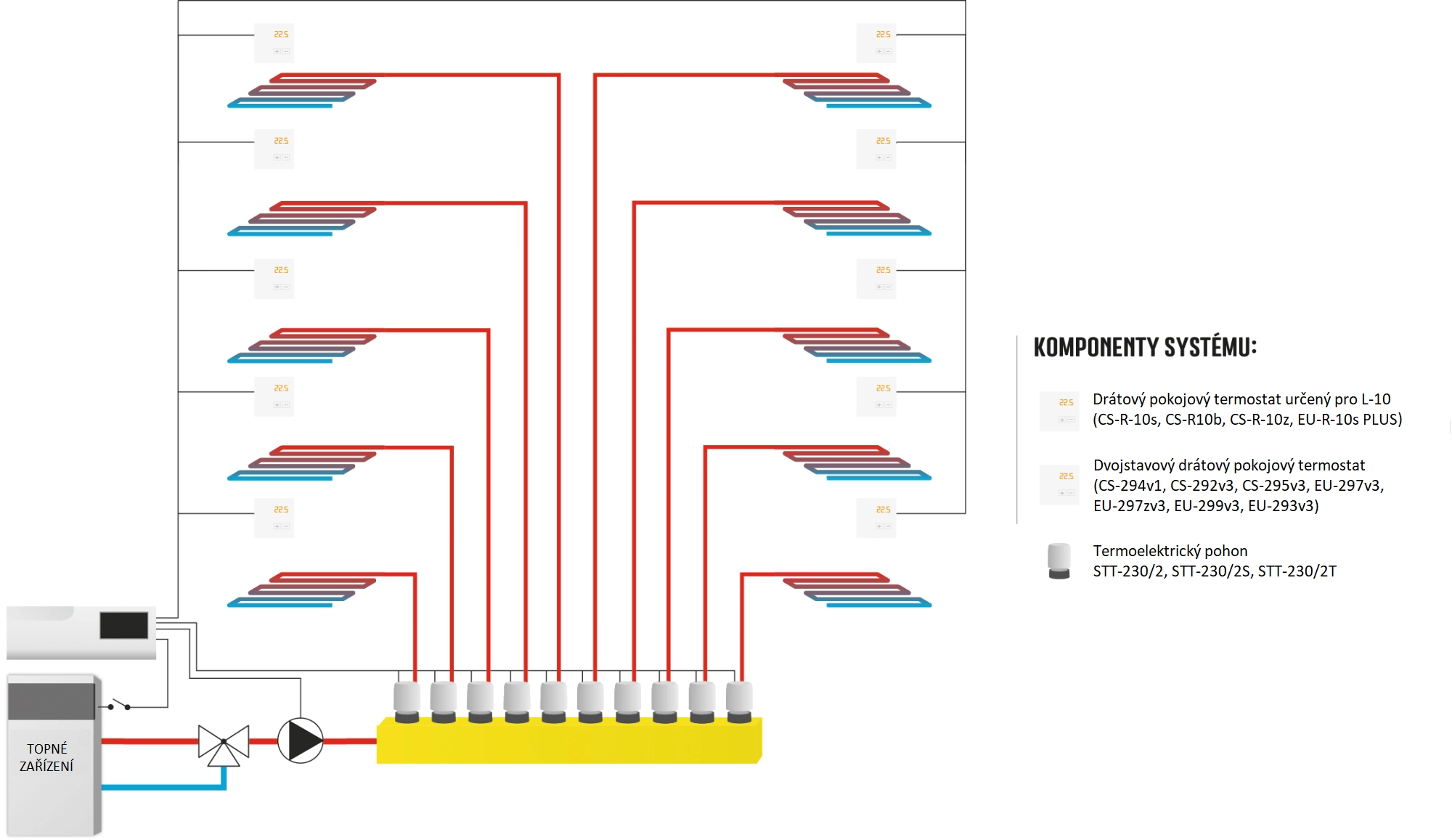

Hlavní řídící jednotka EU-L-10 je jen sběrnicí, do které se dá připojit 10x pokojový termostat (jednoduchý ON/OFF) a 50 termoelektrických pohonů ventilů (STT-230/2STT-230/2S, STT-230/2T) pomocí 18 výstupů. EU-L-10 má výstup 230V pro zapínání/vypínání čerpadla a beznapěťový výstup pro ovládání zdroje tepla. Jak napěťový, tak i beznapěťový výstup je zapínaný/vypínaný naráz, podle potřeby vytápění z pokojových termostatů s 2 minutovým zpožděním. Pro bezdrátový přenos beznapěťového výstupu na ovládání zdroje tepla nebo na propojení s hlavní regulací (v místě připojení pokojového termostatu, např.: EU-i-1 ) použijeme modul EU-262

V každé zóně musí být připojený pokojový termostat. Při výběru pokojových termostatů je potřebné vědět, co od nich očekáváme. Na výběr jsou pokojové termostaty jako pro EU-L-5 (napájené vlastními bateriemi) nebo speciální, které jsou určené výhradně pro regulaci EU-L-10 (napájené z regulace EU-L-10).

Pokojové termostaty určené pro EU-L-10, napájené z regulace:

  • EU-R-10b umožňují jen nastavit stálou teplotu prostřednictvím tlačítek + a -. Dodatečně můžete změnit hysterezi.
  • EU-R-10s PLUS mají stejné funkce a nastavení jako CS-R-10s

Tam, kde nepotřebujete měnit teplotu během dne (chodba, skladovací, odkládací, sklepní prostory, garáž, šatník apod.) stačí jednoduchý bytový termostat. V ostatních zónách, které jsou rozdělené na noční a denní část, je vhodné mít bytový termostat s možností programu den/noc. V zónách, které mají velké tepelné zisky (krb nebo jiný interiérový zdroj tepla, slunečná strana apod.) je vhodné zabudovat podlahové teplotní čidlo (NTC), které Vám zabezpečí, že podlaha nevychladne a její náběh nebude trvat hodiny, aby byl dosáhnutý potřebný tepelný komfort.



Funkce:

  • Možnost obsluhy max. 50 termoelektrických pohonů (STT-230/2STT-230/2S, STT-230/2T) pomocí 18 výstupů:
    • 8 zón s 2 výstupy (v případě většího počtu pohonů, možnost zatížení výstupu max. 0,3A)
    • 2 zóny s 1 výstupem (v případě většího počtu pohonů, možnost zatížení výstupu max. 0,3A)
  • Možnost připojení po jednom pokojovém termostatu pro každou zónu
  • jeden výstup 230V na čerpadlo,
  • beznapěťový výstup (např. na ovládání topného zařízení),
  • 2 minutové zpoždění zapnutí výstupů: beznapěťového a čerpadla.
