Podlahové vytápění

EU-L-9r

BEZDRÁTOVÁ ZÓNOVÁ REGULACE TERMOSTATICKÝCH VENTILŮ (8 ZÓN)
  • Popis produktu

Nové funkce EU-L-9r

Od září 2019 je v nabídce, místo drátové regulace podlahového vytápění EU-L-9, už jen univerzální EU-L-9r s novými funkcemi pro bezdrátovou komunikaci, které má současná EU-L-8e, což umožňuje ovládat podlahové a zároveň radiátorové vytápění. Do systému je možné připojit jak drátová, tak i bezdrátová (teplotní čidla /pokojové termostaty) a vykonávací (elektrické pohony, spínací moduly) prvky.

MOŽNÁ SESTAVA EU-L-9r

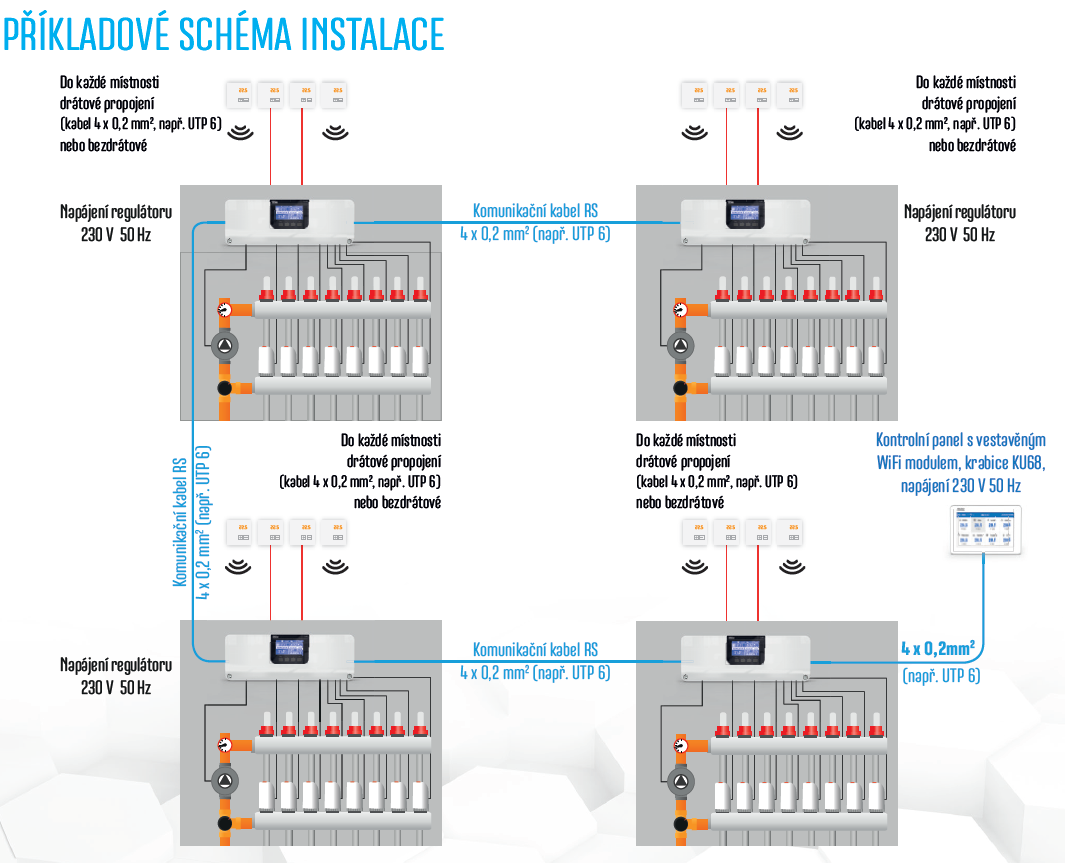

Univerzální série 9 není jen univerzální kvůli tomu, že umožňuje regulaci podlahového a radiátorového vytápění, ale též je její použití v rozestavěných objektech, jako i flexibilní bezdrátové rozmístění všech prvků systému bez dodatečných stavebných úprav v starších budovách, kde se na tuto možnost ve fázi projektu nemyslelo. Možnost drátového propojení až čtyř hlavních regulací EU-L-9r a ovládaní tak 32 zón (místností) přes jeden kontrolní panel EU-M-9r nebo EU-M-9t, které jsou zároveň Wifi moduly pro vzdálenou kontrolu, umožňuje použít tento systém ve větších objektech typu penzion, hotel, administrativní budovy, úřady apod.

Série 9 umožňuje:

  • vzdálenou kontrolu prostřednictvím kontrolního panelu EU-M-9r nebo EU-M-9tkterý je zároveň WiFi modulem pomocí aplikace emodul.eu s funkcemi:
    • topení / chlazení,
    • čtyři provozní režimy (běžný, dovolená, komfortní, ekonomický),
    • možnost nastavení individuálního harmonogramu pro každou zónu,
    • ovládaní na základě ekvitermy (venkovní teploty),
    • možnost ovládaní teploty podle podlahového teplotního čidla
  • paralelní propojení až čtyř hlavních regulací EU-L-9R a ovládaní tak 32 zón,
  • každá EU-L-9r má možnost:
    • vytvořit 8 zón, ve kterých jsou zaregistrovaná:
    • ovládat:
      • maximálně 50 termoelektrických pohonů (STT-230/2STT-230/2TSTT-230/2S) za použití 19 výstupů 230V,
      • v každé zóně až 6 bezdrátových elektrických pohonů pro radiátorový okruh (STT-869 nebo STT-868)
      • až 6 bezdrátových spínacích modulů MW-1 nebo MW-1-230V pro bezdrátové ovládaní čerpadla nebo zdroje tepla, případně pohonů (STT-230/2STT-230/2TSTT-230/2S) na vzdáleném rozdělovači, které není možné propojit drátově,
      • výstup na připojení tepelného čerpadla (přepínáni topení / chlazení)
      • výstup 230V na ovládání čerpadla,
      • beznapěťový výstup (například pro ovládání topného zařízení),
    • omezit maximálně a minimálně nastavení pro:
      • prostorovou teplotu,
      • teplotu podlahy,
      • maximální relativní vlhkost.

K celé sestavě je možné připojit i jiné drátové nebo bezdrátové prvky systému jako je: bezdrátové venkovní teplotní čidlo EU-C-8zr nebo drátový EU-291P (NTC), čidla otevření oken EU-C-2n, bezdrátové podlahová teplotní čidla EU-C-8f, opakovač signálu EU-RP-4.

Venkovní teplotní čidlo umožňuje vypnout topení v určených zónách při námi nastavené teplotě. Čidlo otevření okna zase umožňuje vypnutí topení s určitým opožděním. Prostorová teplotní čidla reagují na teplotu místnosti a podlahová čidla kontrolují maximální a minimální teplotu topné vody v podlaze. Konstrukce budovy o 8 zónách vytváří překážky pro šíření signálu nebo může být signál jednoduše rušený a zde sehrává důležitou úlohu opakovač signálu EU-RP-4. Opakovače můžete navzájem propojit a vytvořit tak řetěz, který Vám potřebný signál přenese tam, kde ho potřebujete.

V případě, že potřebujete upravovat teplotu topné vody podle venkovní teploty (ekvitermní křivky), regulace umožňuje připojit ke každé CS-L-9r přes RS komunikaci i podřízený modul pro směšovací ventil a jeho čerpadlo EU-i-1m nebo EU-i-1. Všechny parametry jsou nastavované přímo z hlavní regulace CS-L-9r.

V servisních nastaveních najdeme i možnost ovládaní pohonů, které jsou bezproudově otevřené NO.



Zónová regulace CS-L-9 je určená pro ovládání termoelektrických pohonů ventilů. Regulace umožňuje výrazně šetřit energií díky hospodárnému využívání teploty v každé místnosti budovy. Díky pokročilému softwaru má regulace množství funkcí:

Funkce:

  • ovládaní až 8 zón s možností:
    • topení / chlazení
    • čtyři provozní režimy (běžný, dovolená, komfortní, ekonomický)
    • možnost nastavení individuálního harmonogramu pro každou zónu,
    • ovládaní na základe ekvitermy (venkovní teploty) při připojení venkovního teplotního čidla EU-291P (NTC),
    • možnost ovládaní teploty podle podlahového teplotního čidla
  • ovládaní maximálně 19 termoelektrických pohonů  (STT-230/2STT-230/2TSTT-230/2S) za použití:
    • kontrolního panelu EU-M-9r nebo EU-M-9t, které jsou zároveň WiFi moduly pro připojení k lokální WiFi síti a vzdálenou kontrolu přes internet pomocí aplikace eModul.eu,
    • 8 drátových teplotních čidel EU-C-7p,
    • nebo drátových pokojových termostatů EU-R-9sEU-R-9bEU-R-9z;
    • venkovního teplotního čidla EU-291P (NTC),
  • jeden výstup na připojení tepelného čerpadla (přepínáni topení/chlazení)
  • jeden výstup 230V na ovládání čerpadla,
  • jeden beznapěťový výstup (určený například pro ovládání topného nebo chladícího zařízení),
  • možnost navzájem propojit až 4 CS-L-9 pomocí RS komunikace, což spolu dává ovládání maximálně až 32 zón pomocí jednoho kontrolního panelu WiFi
    EU-M-9r nebo EU-M-9t
  • ovládaní směšovacího ventilu – po připojení regulátoru EU-i-1 nebo modulu EU-i-1m,
  • možnost aktualizace programu prostřednictvím USB vstupu
