Jak správně nastavit radiátor?

Jak funguje hydraulická regulace radiátoru?

Jednou z činností, kterou by měl provádět každý specialista na instalaci topného systému, je regulace průtoku vody v radiátorech pomocí vhodných nastavení. Regulace otvoru v termostatickém ventilu vyplývá z jevu, že voda obvykle teče tam, kde naráží na nejmenší odpor a poté se vrací do kotle. Důsledkem nesprávného průtoku vody v instalaci, tzn. hydraulické nerovnováhy, bude nižší nebo naopak vyšší teplota místností, než ta, kterou bychom si přáli.

Abychom tomu zabránili, je třeba upravit termostatický ventil – ústí radiátoru. Jedná se o standardizaci průtoku vody v radiátorech, které jsou v různých vzdálenostech od zdroje tepla.

V 90. letech se radiátory regulovaly pomocí podložky s malým otvorem mezi ventilem a radiátorem, což způsobilo, že voda do daných radiátorů proudila mnohem pomaleji. Šlo o tzv. statickou hydraulickou regulaci. Postupně byly podložky nahrazeny termostatickými ventily, které jsou schopny ovlivňovat průtok vody.

Jak upravit počáteční hodnoty nastavení ventilů radiátorů

Jak jsme psali výše, nastavení se provádí tak, že na jednom místě omezuje proudění vody, zatímco na jiném se proudění zvyšuje. Za tímto účelem je třeba provést úpravy odstraněním ochranného uzávěru nebo hlavice radiátoru z ventilu.

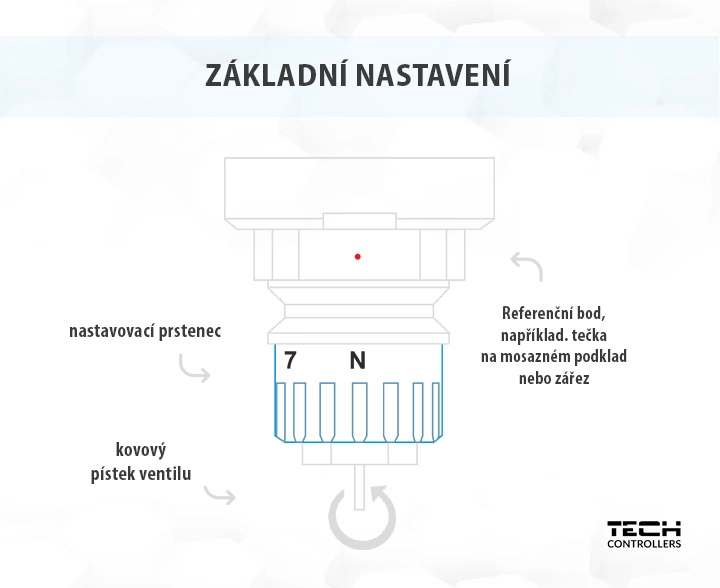

Počáteční nastavení radiátoru zahrnuje otáčení prstence, což omezuje maximální vysunutí pístku. Pro regulaci radiátorů otáčejte nastavovacím prstencem, dokud nebude nastavena hodnota oproti referenčnímu bodu.

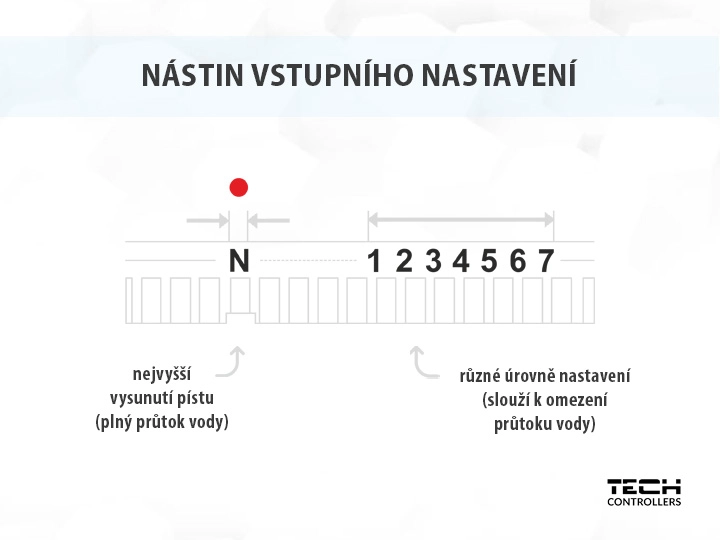

Nejmenší prodloužení pístku se rovná nejmenšímu průtoku vody. Výsledkem je, že čím vyšší je nastavená hodnota clony (vnitřní část ventilu), tím pomaleji bude voda protékat ventilem, i když je zcela otevřen.

Po hydraulickém vyregulování, zavírání a otevírání ventilu funguje jako dříve, s tím rozdílem, že ventil bude otevřen v závislosti na vysunutí clony. V praxi hydraulická regulace průtoku vody v radiátorech obvykle zahrnuje experimentální snížení průtoku vody v nejteplejších radiátorech. Díky regulaci na termostatických ventilech tak půjde více vody do radiátorů, které byly nejchladnější.

Moderní termostaty pro radiátory

Hydraulická regulace je velmi nápomocná v případě podhřátí jednoho nebo více radiátorů. Je to ovšem jen úvod do reálných možností radiátoru. Klíčová je správná regulace termostatického ventilu. Největší manévrovací prostor poskytují automatické radiátorové regulace. Konkrétní schopnost řídit chod radiátorových pohonů tak, aby v každé místnosti panovala optimální teplota.

Díky obrovskému technologickému pokroku se radiátorové pohony staly pohodlnými a funkčními zařízeními. Inovativní řešení jsou založena na elektronice na samotném ventilu a lze je centrálně ovládat rádiovým signálem z centrální jednotky. Jak nastavit správnou teplotu? Bezdrátové radiátorové regulátory jsou řešením, které díky schopnosti dokonale přizpůsobit teplotu Vašim preferencím šetří Vaši peněženku.

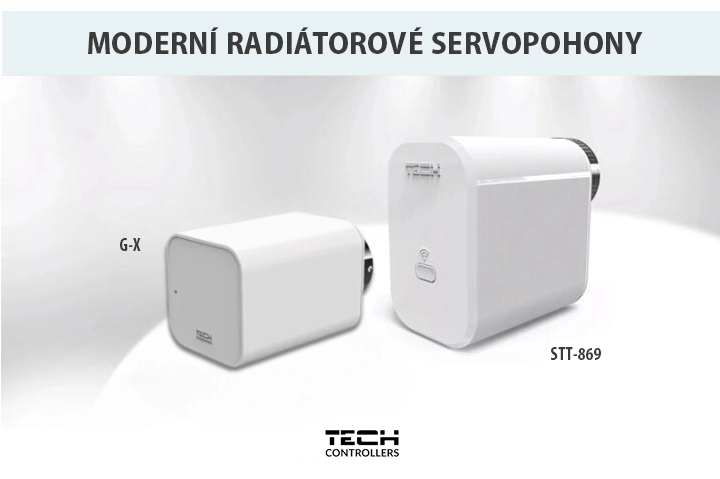

Zařízení určená k instalaci na radiátory jsou bezdrátové elektrické servopohony, modely STT-869 a G-X. V kombinaci s prostorovými teplotními čidly nebo termostaty a centrální jednotkou ovlivňují teplotu v místnostech otevíráním nebo zavíráním ventilu radiátoru.

Elektrický servopohon je ovládán systémem, díky čemuž se nemusíme starat o to, jakou hodnotu nastavit na radiátoru. Systémově šetříme energii a udržujeme vysoký tepelný komfort. Elektrický radiátorový pohon je kompatibilní s centrálními jednotkami pro radiátorové vytápění EU-WiFi 8S, EU-WiFi 8S P, EU-16S WiFi, podlahovými centrálními jednotkami řady EU-L-4X Wifi, EU-L-12 a EU-L-X Wifi, ale také se smart technologií SINUM.

EU-WiFi 8S, EU-WiFi 8Sp, EU-16S WiFi - pohodlné ovládání servomotorů

Zařízení jako EU-WiFi 8S, EU-WiFi 8Sp, EU-16S WiFi umožňují udržovat teplotu v topných zónách na konstantní úrovni.

Bezdrátový regulátor radiátorového vytápění EU-WiFi 8S určí potřebu vytápění zóny na základě měření aktuální teploty přijaté z termostatu nebo prostorového teplotního čidla. Zařízení dokáže spravovat až 8 různých zón pomocí: 8 čidel nebo termostatů: EU-C-mini, EU-CL-mini, EU-C-8r, EU-R-8b, EU-R-8b PLUS, EU-R-8s PLUS, EU-R-8pb PLUS, EU-R-8pz PLUS , EU-R-8z, EU-F-8z. Centrální jednotka EU-WiFi 8S má již zabudovaný internetový modul. Po nakonfigurování internetového připojení lze ovládat radiátorový systém přes internet. Vše, co musíte udělat, je zaregistrovat si účet na emodul.eu.

EU-16S je regulátor radiátorového vytápění pro 16 zón. Má panel z 2mm skla, velký, přehledný, barevný, dotykový displej a zabudovaný teplotní čidlo. EU-16S WiFi je centrální jednotka. Jinými slovy, bez ohledu na typ pokojového termostatu nebo teplotního čidla přes něj můžete upravovat parametry jednotlivých zón.

EU-WiFi 8S i EU-16S WiFi jsou zařízení, díky kterým lze radiátorové termostaty ovládat rychle a efektivně. Níže uvádíme různé možnosti změny teploty pomocí těchto dvou zařízení.

Efektivní řízení provozu akčních zařízení namontovaných na radiátorech pomocí EU-WiFi 8S a EU-16S WiFi vyžaduje registraci teplotního čidla nebo pokojového termostatu v centrální jednotce a následně registraci radiátorového servopohonu.

V případě EU-WiFi 8S vyberte po instalaci radiátorového servopohonu a jeho kalibraci číslo zóny, do které chcete daný radiátorový servopohon zaregistrovat a následně zvolte možnost: Servopohon/Registrace. Registrační tlačítko je třeba stisknout do 120 sekund od zvolení možnosti Registrace. V případě EU-16S WiFi probíhá synchronizace aktivací funkce Registrace v menu ovladače EU-16S WiFi.

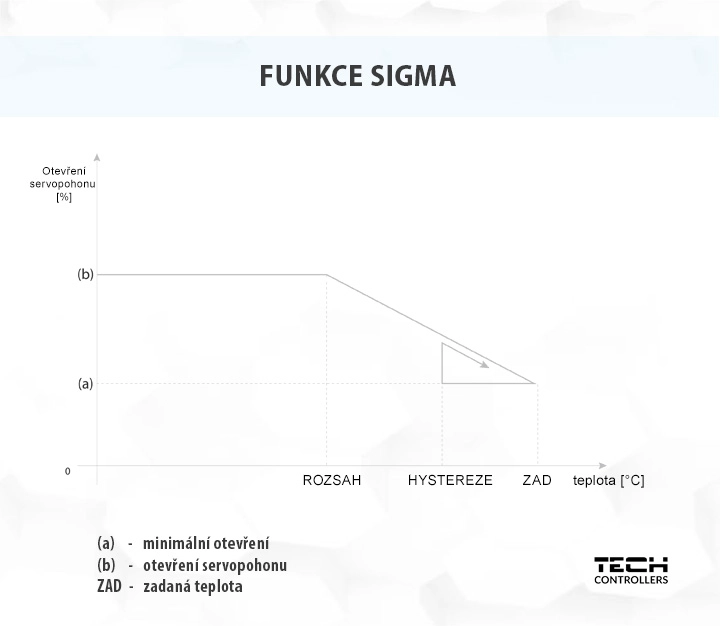

Činnost servopohonů lze naprogramovat v menu obou centrálních jednotek. Aktivace funkce SIGMA umožňuje plynulé ovládání ventilu radiátoru. Uživatel si může nastavit minimální a maximální zavření ventilu – to znamená, že stupeň otevření a zavření ventilu nikdy nepřekročí dané hodnoty. Kromě toho může uživatel nastavit rozsah, který určuje, při jaké pokojové teplotě se ventil začne zavírat a otevírat.

Radiátory lze optimálně nastavit

Tepelný diskomfort a mnohem častější nemoci jsou následky pobytu v nedostatečně vytopených, anebo naopak v přetopených místnostech. Základem je správně regulovat průtok vody v radiátorech. Pokud zpozorujeme rozdíly v teplotě radiátorů, příčinou může být hydraulický odpor. Počáteční nastavení není obtížné a můžete to udělat sami. Skutečné řízení radiátorového vytápění začíná teprve tehdy, když nainstalujeme moderní řídicí systém. Ovládání radiátorů přes internet je velmi jednoduché a pohodlné. Při nastavování systému je třeba pamatovat na to, že optimální teplota se liší v závislosti na účelu místnosti.
