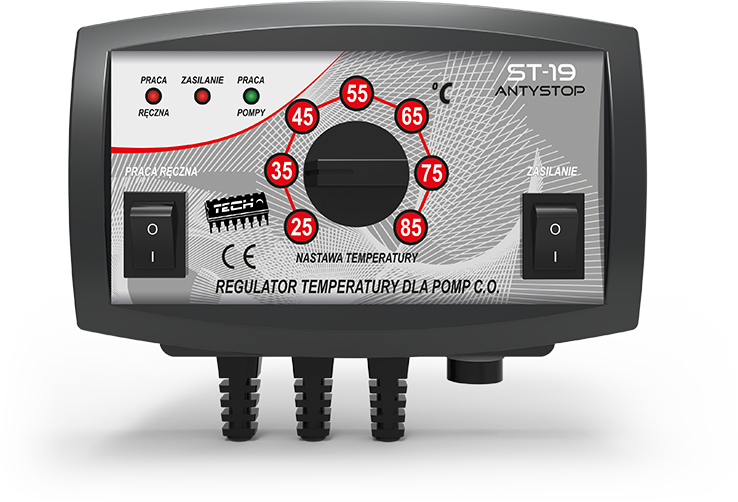

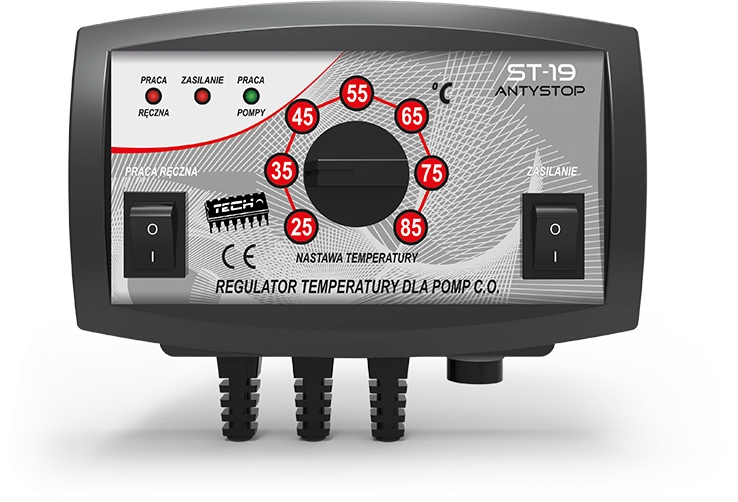

EU-19

Regulátor EU-19 antistop je určený pro ovládání oběhového čerpadla ústředního topení. Nastavení zadané teploty se provádí pomocí potenciometru. Úlohou regulátoru je: zapínání čerpadla, když teplota dosáhne předem stanovenou hodnotu a vypínání – v případě, že se zdroj tepla ochladí o 2 °C pod nastavenou hodnotu.

Popis produktu
Parametry produktu

Regulace pro čerpadla ÚT s funkcí Antistop

Princip činnosti
Regulace EU-19 je určená pro ovládání oběhového čerpadla ústředního topení (ÚT). Nastavení zadané teploty se provádí prostřednictvím potenciometru. Úlohou regulace je zapnutí čerpadla ÚT, když teplota dosáhne zadanou hodnotu, a jeho vypnutí, když teplota kotle poklesne o 2°C pod zadanou hodnotu. Tento režim provozu zabraňuje zbytečné činnosti čerpadla, čímž šetří elektrickou energii, prodlužuje životnost čerpadla a zvyšuje jeho spolehlivost. Regulace EU-19 má taktéž funkci ANTISTOP, která chrání oběhová čerpadlo proti zatuhnutí mimo topnou sezónu (čerpadlo se zapíná přibližně každých 10 dní na dobu 1 minuty).

Funkce vykonávané regulací:

ovládání čerpadla ÚT
funkce Antistop

Vybavení regulace:

snímač teploty ÚT
potenciometr pro nastavení zadané teploty

Schéma instalace:

Specifikace	Jednotka
Napájení	V	230V +/-10% /50Hz
Maximální příkon regulace	W	2
Teplota prostředí	°C	5÷50
Maximální zatížení čerpadel na výstupu	A	1
Rozsah nastavení teploty	°C	25÷85
Hystereze	°C	2
Přesnost měření	°C	1
Odolnost teplotního čidla	°C	-25÷99
Pojistka	A	1,6
Délka kabelu čidla	m	1,5

REGULÁTOR PRO ČERPADLO EU-19 - stáhněte si uživatelské příručky
