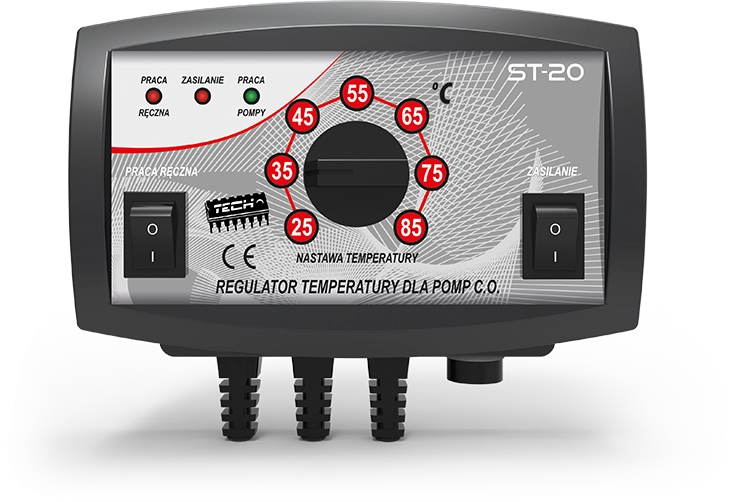

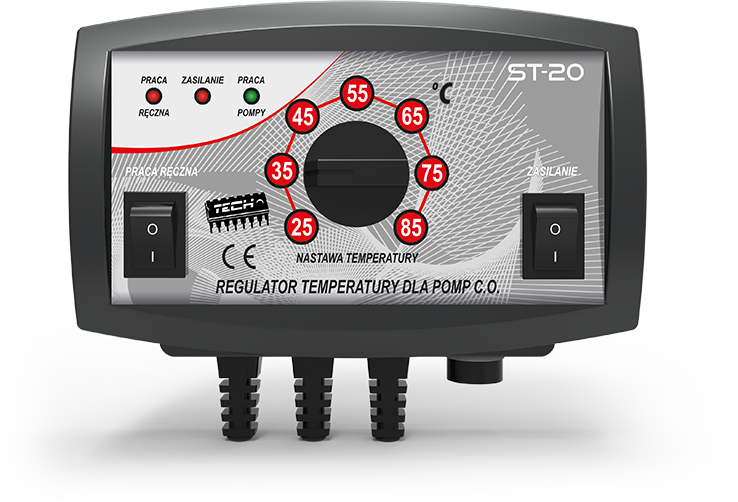

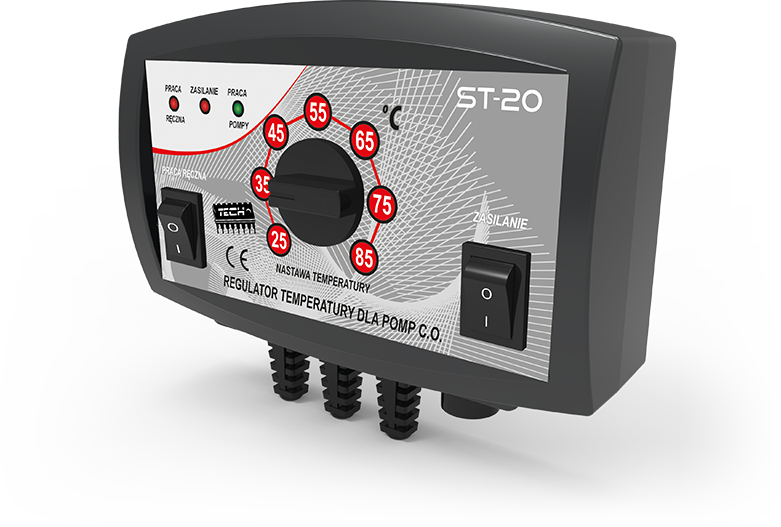

EU-20

Regulátor CS-20 je určený pro ovládání oběhového čerpadla ústredního topení. Nastavení zadané teploty se provádí pomocí potenciometru.
  • Popis produktu
  • Parametry produktu

Princip činnosti

Regulátor EU-20 je určený pro ovládání oběhového čerpadla ústředního topení (ÚT). Nastavení zadané teploty se provádí prostřednictvím potenciometru. Úlohou regulace je zapnutí čerpadla ÚT, když teplota dosáhne zadanou hodnotu a jeho vypnutí, když teplota kotle poklesne o 2°C pod zadanou hodnotu. Tento režim provozu zabraňuje zbytečné činnosti čerpadla, čímž šetří elektrickou energii, prodlužuje životnost čerpadla a zvyšuje jeho spolehlivost.



Funkce vykonávané regulací:

  • ovládání čerpadla ÚT

Vybavení regulace:

  • snímač teploty ÚT
  • potenciometr pro nastavení zadané teploty



Schéma instalace:

Specifikace Jednotka
Napájení V 230V +/-10% /50Hz
Maximální příkon regulace W 2
Teplota prostředí °C 5÷50
Maximální zatížení čerpadel na výstupu A 1
Rozsah nastavení teploty ÚT °C 25÷85
Hystereze °C 2
Přesnost měření °C 1
Rozsah měření teploty °C 0÷85
Pojistka A 1,6
Délka kabelu čidla m 1,5
