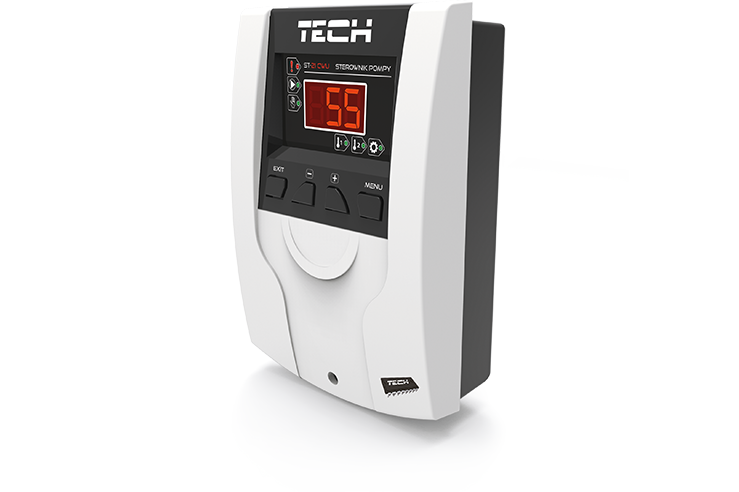

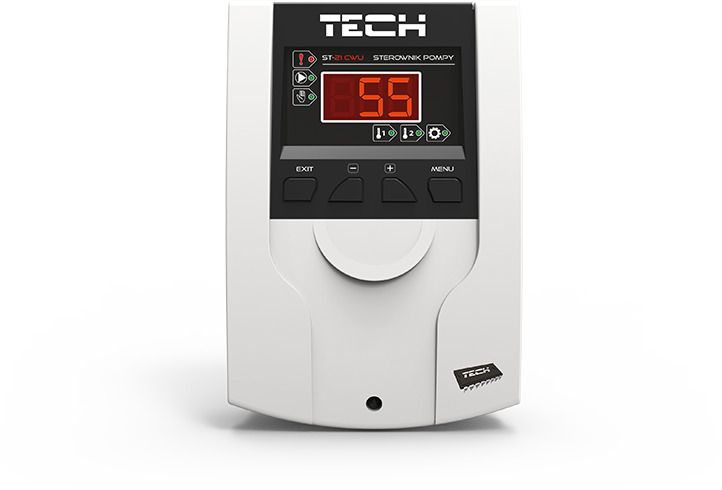

EU-21 TUV (CWU)
Regulace EU-21 TUV je univerzální regulace s dvěma čidly teploty, které jsou určené pro ovládání oběhového čerpadla TUV a beznapěťového výstupu, který se zapíná spolu s čerpadlem. Úlohou regulace je zapnutí čerpadla když rozdíl teplot překročí zadanou hodnotu (T2-T1 ≥ Δ), kde T2 ≥ Minimální prahová hodnota zapnutí čerpadla. Čerpadlo se vypne když T2 ≤ T1 nebo T2 ≤ Minimální prahová hodnota zapnutí čerpadla snížená o hysterezi (2°C) nebo když T1 dosáhne zadanou teplotu. Kde: T2 – teplota kotle a T1 – teplota bojleru (nádrže). Tím se zabrání zbytečnému provozu čerpadla a ochlazení akumulační nádrže, což šetří elektrickou energii a prodlužuje životnost čerpadla. To zvyšuje spolehlivost a snižuje náklady spojené s jeho provozem.
Rozsah nastavení:
| A1 | Manuální provoz | ON/OFF |
| A2 | Rozdít teplot čidel | 2-80°C |
| A3 | Prah zap. čerpadla – T2 | 5-90°C |
| A4 | Prah vyp. na bojleru – T1 | 30-95°C |
| A5 | Výrobní nastavení | 0-1 |
EU-21 BUFOR (AKUMULAČNÍ NÁDRŽ)
Regulace EU-21 Bufor (akumulační nádrž) je univerzální řídící jednotka s dvěma čidly teploty, které jsou určené pro ovládání oběhového čerpadla na dobíjení akumulační nádrže a beznapěťového výstupu, který se zapíná spolu s čerpadlem. Úlohou regulace je zapnutí/vypnutí čerpadla na základe měření teploty na čidlech T1 a T2 akumulační nádrže. Pokud byla nádrž dohřáta a teplota na horním čidle T2 klesne pod nastavenou hodnotu, čerpadlo se zapne a bude v činnosti až do dosažení hodnoty na dolním čidle T1, potom se vypne.
Rozsah nastavení:
| A1 | Manuální provoz | ON/OFF |
| A2 | Prah vypnutí – T1 | 0-99°C |
| A3 | Prah zapnutí – T2 | 0-99°C |
| A4 | Výrobní nastavení | 0-1 |
Regulace EU-21 TUV a EU-21 Bufor je vybavená funkcí, která zabraňuje zastavení čerpadla v případě, že čerpadlo delší dobu nepracuje. Každých 10 dní se čerpadlo zapíná na 1 minutu. Další funkcí je ochrana systému proti zamrznutí. V případě poklesu teploty na snímači kotle nebo akumulační nádrži pod 6°C se čerpadlo zapne a pracuje do doby, dokud teplota v systému vzroste na 7°C.
Funkce vykonávané regulací:
- ovládání čerpadla – výstup 230V
- funkce Antistop
- funkce proti zamrznutí
- ovládání beznapěťového výstupu – výstup NO/COM
Vybavení regulace:
- LED displej
- dva snímače teploty KTY-2kohm
Schéma zapojení:
DODATEČNÉ MOŽNOSTI POUŽITÍ REGULACE
Regulace je přednastavená pro práci jako EU-21 TUV (D-7 – dobíjení zásobníku TUV kotlovým čerpadlem na tuhé palivo), nebo EU-21 BUFOR (D-8 – dobíjení AKU kotlem ON/OFF), ale vstupem do servisního menu (stlačením tlačítka EXIT a MENU) je možné změnit nastavení výběrem schéma D1 až D9 v podmenu „SE1“. Dodatečně je možné v hlavním menu zap./vyp. funkce: Antistop (SE2), Proti mrazovou ochranu (SE3) a Provoz při chybě (SE4).
UPOZORNĚNÍ: regulace je vybavená dvěma čidly teploty KTY-2kohm, ale některá schémata nastavení vyžadují zapojení jiných čidel, které nejsou součástí sestavy (např.: PT-1000solár nebo PT-1000spaliny).
D-1. Čerpadlo ÚT (s jedním čidlem)
Zařízení pracuje nad zadanou hodnotou čidla (mínus hystereze) nebo v režimu termostatu, potom pracuje do dosáhnutí zadané hodnoty (mínus hystereze). Přepínání mezi čerpadlem a termostatem je pomocí funkce A4 (0-čerpadlo, 1-termostat).
Čerpadlo pracuje: Čerpadlo nepracuje:
Když: T1 ≥ T1 ZAD Když: T1 ≤ T1 ZAD-Hyst
D-1. Režim termostatu
Čerpadlo pracuje: Čerpadlo nepracuje:
Když: T1 ≤ T1 ZAD Když: T1 ≥ T1 ZAD-Hyst
Rozsah nastavení:
| A1 | Manuální provoz | ON/OFF |
| A2 | Hystereze | 2-20°C |
| A3 | Prah zap. čerpadla | 5-90°C |
| A4 | Prepínání čerp.- termostat
1=čerpadlo; 0=termostat |
0 -1 |
| A5 | Výrobní nastavení | 0-1 |
D-2. Čerpadlo s dvěma čidly (jedno je čidlo spalin)
Zařízení pracuje nad zadanými hodnotami minimálně jednoho čidla. Zařízení se vypne pod zadanou hodnotou obou snímačů.
Čerpadlo pracuje: Čerpadlo nepracuje:
Ak: T1 ≥ T1 ZAD Ak: T1 ≤ T1 ZAD-Hyst
Nebo a současně
Když: T2 ≥ T2 ZAD T2 ≤ T2 ZAD-Hyst
POZNÁMKA: pre teplotu T2 je potřebné použít čidlo teploty spalin PT-1000
Rozsah nastavení:
| A1 | Manuální provoz | ON/OFF |
| A2 | Hystereze | 2-20°C |
| A3 | Prah zap. na čidle kotle | 5-90°C |
| A4 | Prah zap. na čidle spalin | 5-200°C |
| A5 | Výrobní nastavení | 0-1 |
D-3. Solární čerpadlo s dvěma čidly (T2 je čidlo soláru)
Zařízení pracuje, když rozdíl teplot čidel překročí zadanou hodnotu (T2-T1 ≥ Δ). Vypnutí zařízení nastane, když se teplota obou čidel vyrovná T1 ≥ T2.
Čerpadlo pracuje: Čerpadlo nepracuje:
Když: T2-T1 ≥ Δ Když: T2 ≤ T1
POZNÁMKA: pro teplotu T2 je potrebné použít čidlo teploty soláru PT-1000
Rozsah nastavení:
| A1 | Manuální provoz | ON/OFF |
| A2 | Rozdíl teplot čidel | 2-80°C |
| A5 | Výrobní nastavení | 0-1 |
D-4. Výměníkové čerpadlo s dvěma čidly (výměna tepla mezi dvěma zásobníky)
Zařízení pracuje, když rozdíl teplot čidel překročí předem zadanou hodnotu (T2-T1 ≥ Δ). Vypnutí zařízení nastane, když se teplota obou snímačů vyrovná T1 ≥ T2.
Čerpadlo pracuje: Čerpadlo nepracuje:
Když: T2-T1 ≥ Δ Když: T2 ≤ T1
Rozsah nastavení:
| A1 | Manuální provoz | ON/OFF |
| A2 | Rozdíl teplot snímačů | 2-80°C |
| A5 | Výrobní nastavení | 0-1 |
D-5. Čerpadlo pro kotel na tuhá paliva s vyrovnávacím zásobníkem tepla (AKU nádrž)
Zařízení pracuje, když rozdíl teplot mezi čidly překročí zadanou hodnotu (T2-T1 ≥ ∆-3oC), pokud: T2 ≥ Minimální prah zapínání čerpadla – 2oC. Zařízení sa vypne, když T2 ≤ T1 nebo T2 < Minimální prah zapínání čerpadla – 2oC (stála hysteréze). Kde: T2 – teplota kotle, T1 – teplota zásobníku.
Čerpadlo pracuje: Čerpadlo nepracuje:
Když: T2-T1 ≥ Δ Když: T1 ≥ T2
a T2 ≥Prahzap nebo T2< Prahzap-2°
Rozsah nastavení:
| A1 | Manuální provoz | ON/OFF |
| A2 | Rozdíl teplot čidel | 2-80°C |
| A3 | Prah zap. čerpadla T-2 | 5-90°C |
| A4 | Výrobní nastavení | 0-1 |
D-6. Dobíjení zásobníku tepla s využitím čidla spalin
Zařízení pracuje nad zadanými hodnotami minimálně jednoho čidla. Zařízení se vypne pod zadanou hodnotou obou čidel.
Čerpadlo pracuje: Čerpadlo nepracuje:
Když: T1 ≥ T1ZAD Když: T1 ≤ T1 ZAD-Hyst
Nebo a současně
Když: T2 ≥ T2 ZAD T2 ≤ T2 ZAD-Hyst
UPOZORNĚNÍ: čerpadlo nepracuje setejně jako beznapěťový výstup
Výstup zap.: Výstup vyp.:
Když: T2 ≥SE4 Když: T2 ≤ TSE4-10°C
POZNÁMKA: pro teplotu T2 je potřebné použít čidlo teploty spalin PT-1000
Rozsah nastavení:
| A1 | Manuální provoz | ON/OFF |
| A2 | Hystereze horní teplota T2 | 2-20°C |
| A3 | Prah vyp. dolní teplota T1 | 5-90°C |
| A4 | Prah zap. horní teplota T2 | 5-200°C |
| A5 | Výrobní nastavení | 0-1 |
| SE4 | Prah zapnutí beznapěťového výstupu | 150-200°C |
D-9. Průtokový ohřívač
Zařízení pracuje, když teplota na jednom z čidel klesne pod zadanou hodnotu. Zařízení se vypne, když teplota na niekterém z čidel dosáhne zadanou hodnotu.
Čerpadlo pracuje: Čerpadlo nepracuje:
Když: T1<T1zad T1 ≥ T1zad
nebo T2<T2zad nebo T2≥ T2zad
znovu:
Když T2< T2zad-hys.
Nebo T1< T1zad-hys.
Rozsah nastavení:
| A1 | Manuální provoz | ON/OFF |
| A2 | Teplota vstupu T2 | 20-80°C |
| A3 | Hystereze T2 | 2-20°C |
| A4 | Teplota výstupu T1 | 20-80°C |
| A5 | Hystereze T1 | 2-20°C |
| A6 | Čas zpoždení vyp. čerpadla T | 1-120 sekúnd |
| A7 | Výrobní nastavení | 0-1 |
