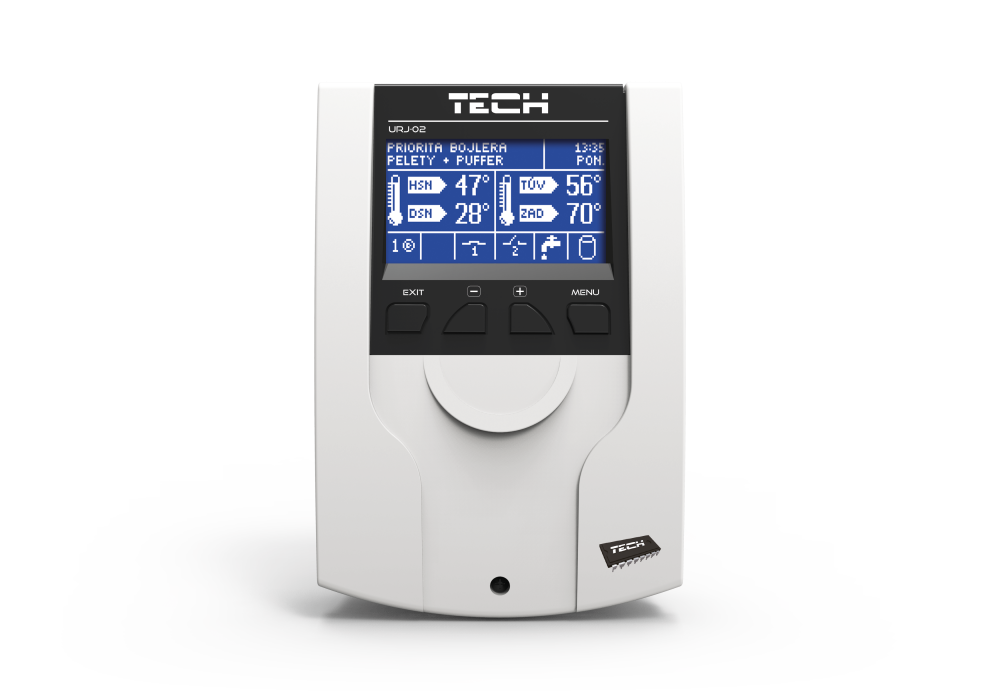

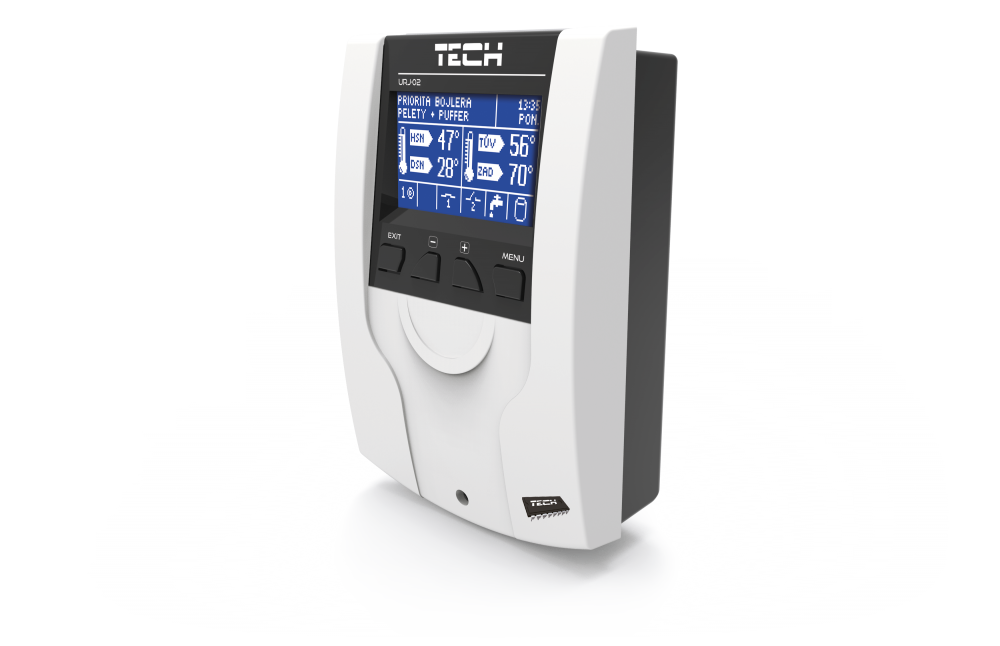

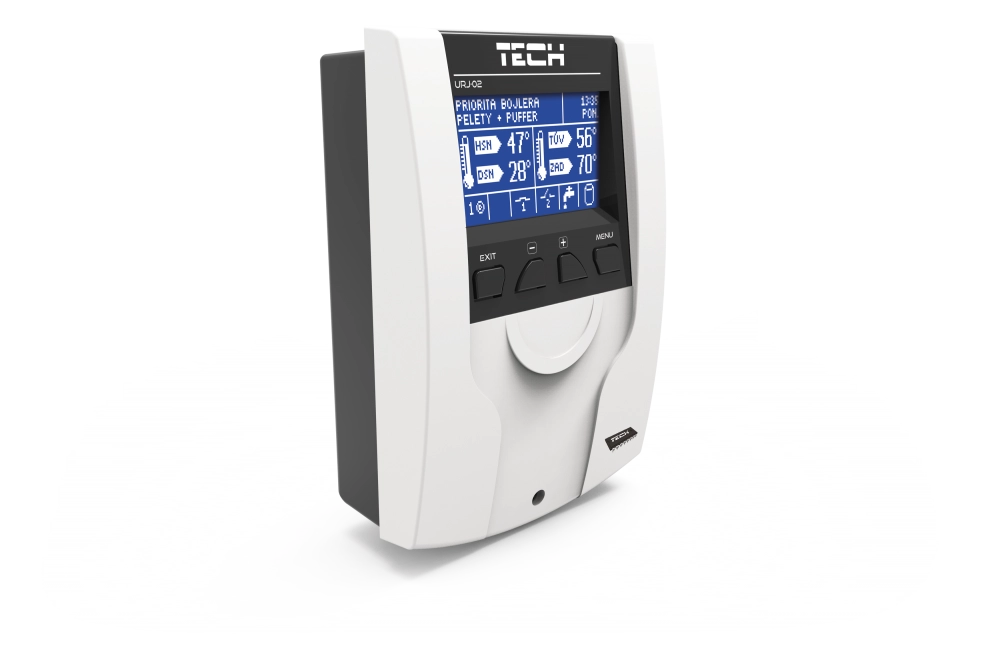

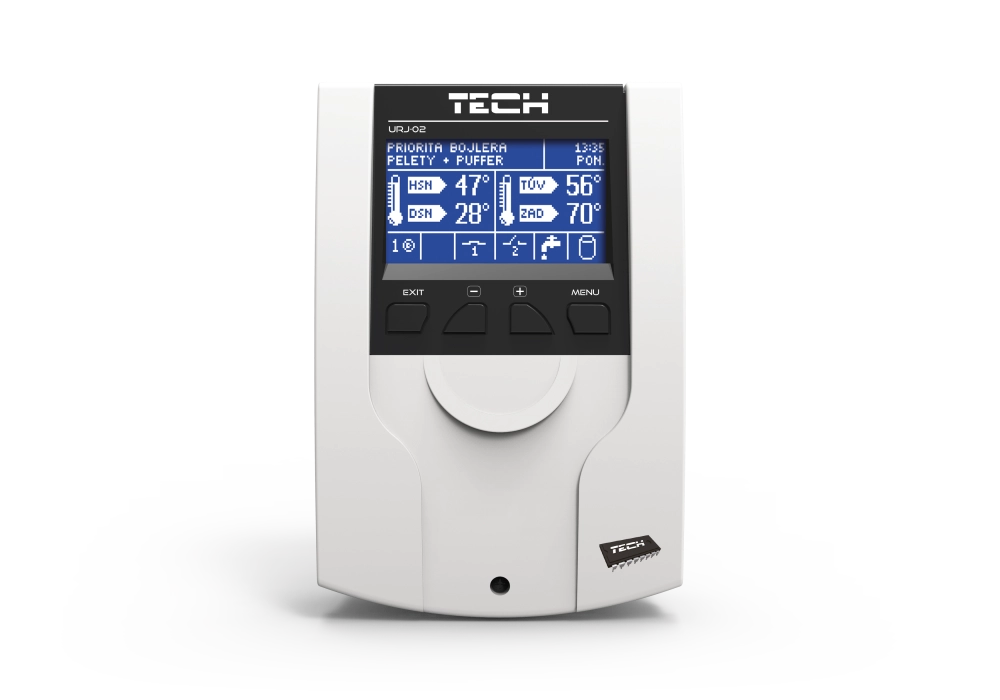

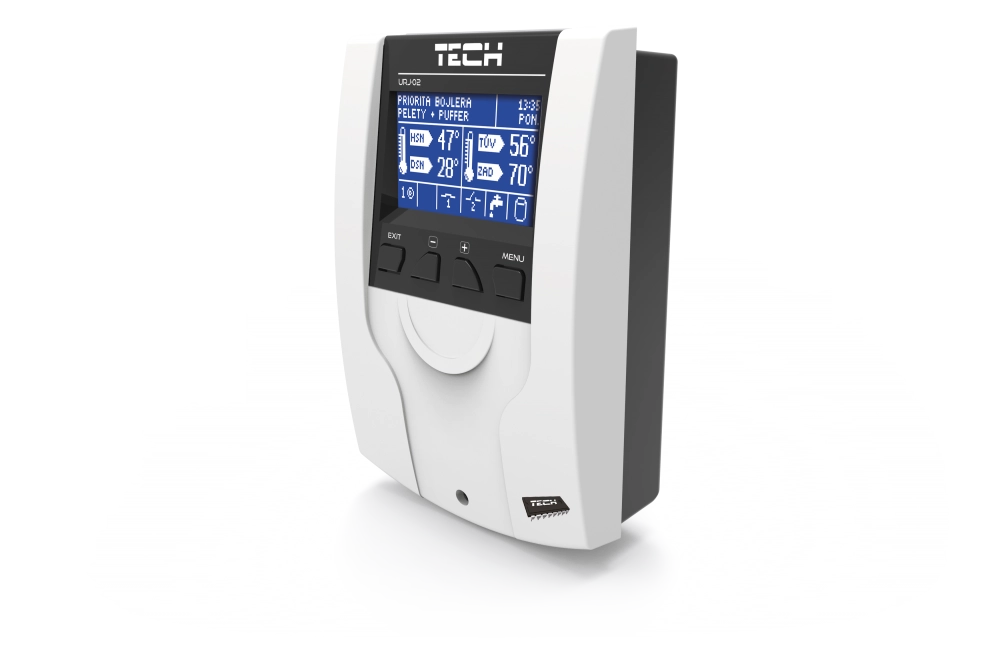

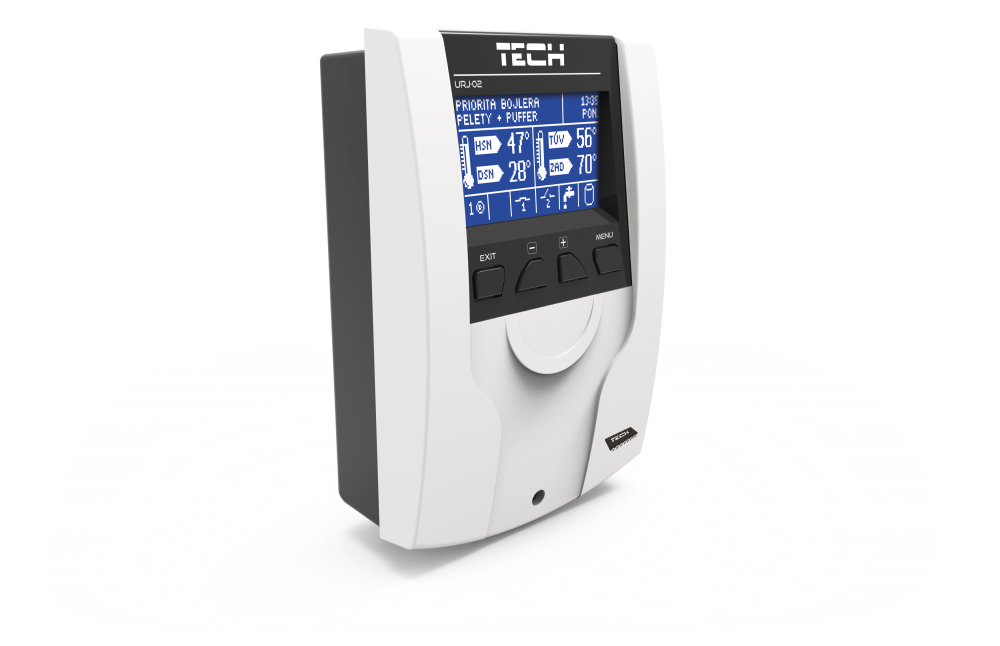

URJ-02

Funkce:

• ovládání činnosti dvou oběhových čerpadel
• ovládání přepínacího zónového ventilu, který přepíná mezi vytápěním a TUV
• beznapěťový výstup:
• obsluhuje tepelný zdroj ;
• při použití kotle na pevné palivo je možné změnit na napěťový výstup pro obsluhu kotlového čerpadla pro dobíjení akumulační nádrže
• ohřev teplé užitkové vody s týdenním programem
• možnost zapojení akumulační nádrže

Vybavení regulace:

• spolupráce s dvěma pokojovými termostaty (dvoupolohový – zap/vyp)
• jedním pokojovým termostatem s RS komunikací
• programová ochrana před nežádoucím nárůstem horké vody na zdroji tepla
• teplotní ochrana podlahového oběhu
• možnost připojení
• EU-505 Ethernet nebo WiFi RS:
• maximálně 5x teplotní čidlo KTY
• aktualizace přes USB vstup
• plášť přizpůsobený k instalaci na stěnu

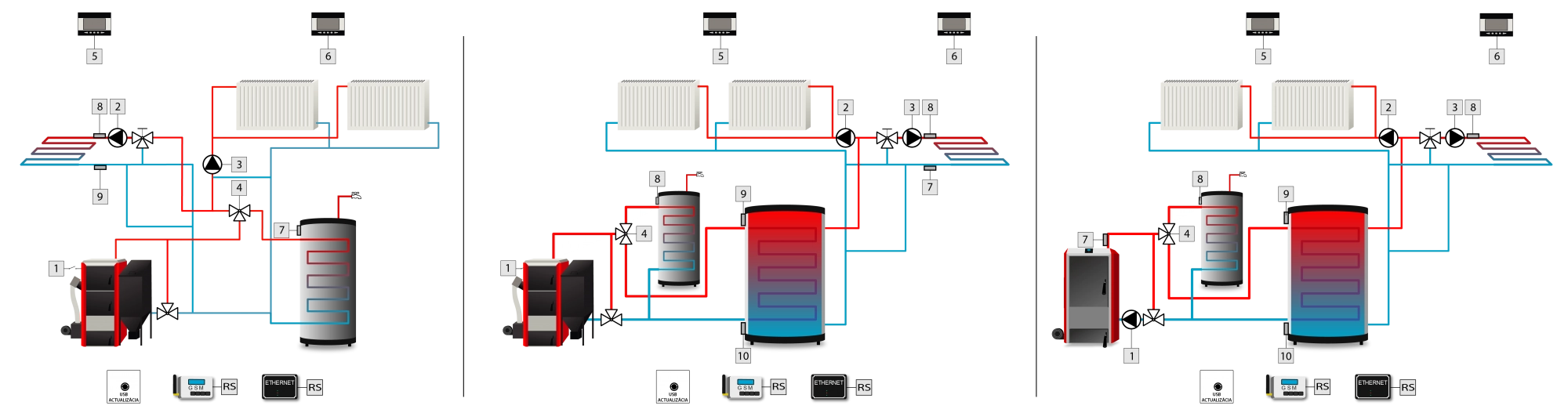

Schéma instalace:

URJ-02 umožňuje nastavit jedno ze tří schémat:

1. Schematické znázornění použití regulace: peletový kotel (1), dva oběhy (čerpadlo 2 a 3), trojcestný zónový ventil (4), bojler (7), možnost připojení 2x pokojový termostat (5 a 6), GSM a internetový modul
2. Schematické znázornění použití regulace: kotel (1), dva oběhy (čerpadlo 2 a 3), trojcestný zónový ventil (4), bojler (8), akumulační nádrž (9), možnost připojení 2x pokojový termostat (5 a 6), teplotní ochrana podlahového oběhu (8 a 9), internetový modul

            Poznámka: regulace dává možnost použít i jedno teplotní čidlo nádrže.

3. Schematické znázornění použití regulace: čerpadlo ÚT (1), dva oběhy (čerpadlo 2 a 3), trojcestný zónový ventil (4), bojler (8), akumulační nádrž (9), možnost připojení 2x pokojový termostat (5 a 6), teplotní ochrana zdroje tepla (7), internetový modul

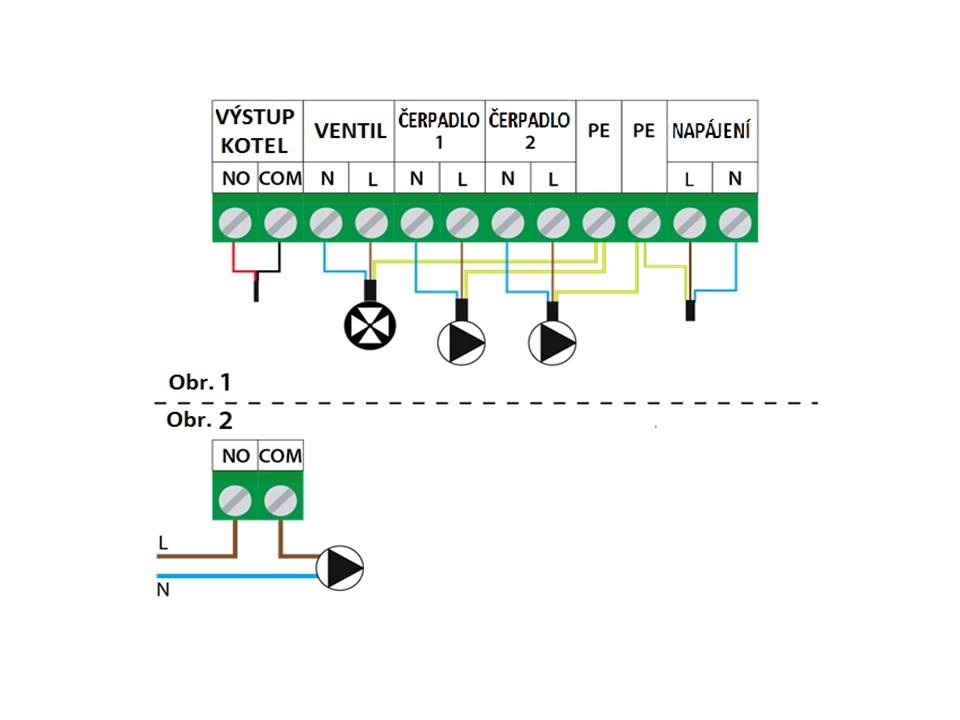

Poznámka: pokud použijeme beznapěťový výstup jako napěťový pro ovládání kotlového čerpadla, bude čidlo zpátečky použité jako čidlo ÚT. Při tomto zapojení je kotlové čerpadlo zapínané/vypínané na základě požadavku čidel teplot bojleru a nádrže za předpokladu, že teplota z kotle je vyšší než je teplota bojleru/nádrže o+2°C a bol dosáhnutý práh zapínání čerpadla.
