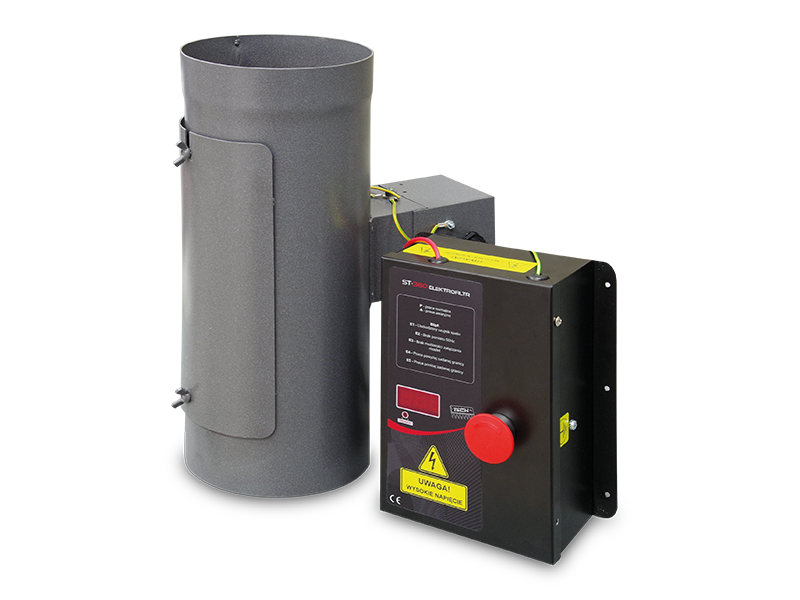

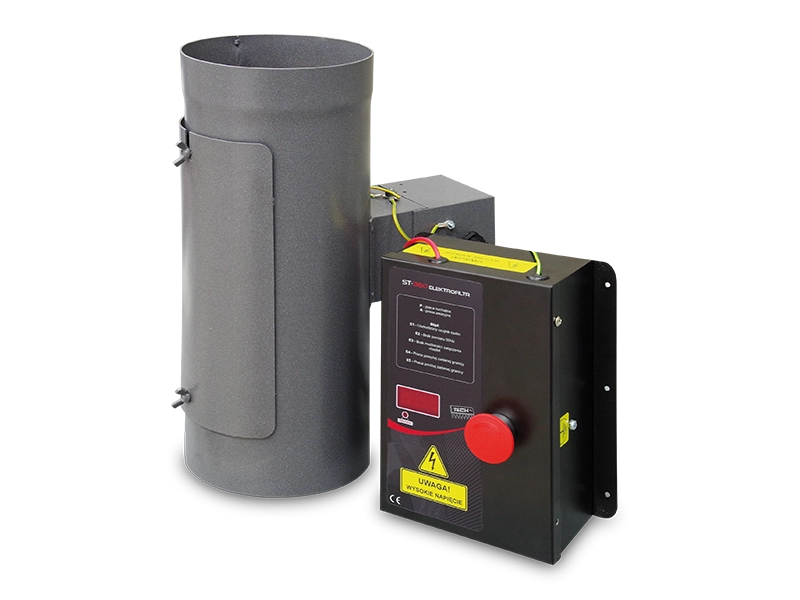

CS-360

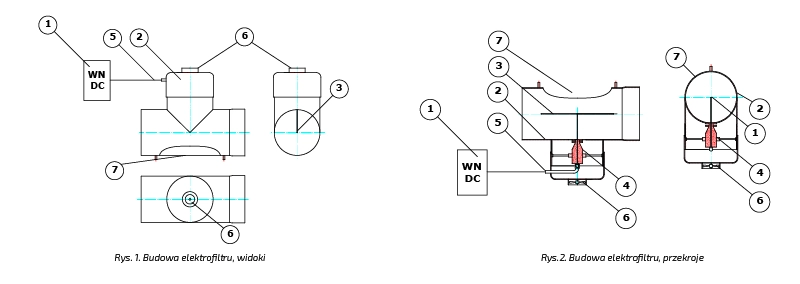

Základní částí elektrofiltrů (obr. 1 a 2) je generátor vysokého napětí (1), který vytváří stejnosměrné napětí. Tělo elektrofiltrů (2) je vyrobeno z uhlíkové oceli. Uprostřed spalinového kanálu je umístěna výbojový elektroda vyrobena z ocelového drátu (3), který generuje korónový výboj. Je uchycena pomocí speciálního držáku s eramickým izolátorem (4). Výbojový elektroda je napájena vysokým napětím z generátoru WN (1), přívodního vodiče, má speciální izolaci (5). Usazovací elektrodu tvoří uzemněné stěny těla elektrofiltrů a komínového kanálu, ve kterém je filtr umístěn. Prostor filtru, kde je umístěna elektroda, je provzdušňován ventilátorem (6). Ruční čištění a údržba se provádí přes revizní dvířka (7). Na přání klienta může být elektrofiltr doplněn automatickým čistícím systémem (není zobrazeno).

Spaliny procházejí komorou, ve které jsou umístěny vysokonapěťové stejnosměrné elektrody. Plyn se v okolí vysokonapěťové elektrody ionizuje a tím nabíjí prachové částice plynu, které jsou přitahovány k uzemněné elektrodě, na níž se drží. Účinnost elektrofiltrů je základním parametrem, který označuje jeho užitečnost. V nejjednodušších systémech je účinnost filtrů v rozmezí 60% - 90% a je závislá na druhu a kvalitě zdroje emisí.

Popsaná metoda odlučování prachových částic ze spalin ze spalovacího systému malého výkonu (krb, kotel) je z technického hlediska řešením typu BAT (Nejlepší dostupná technika). Garantuje naplnění čím dál vyšších energeticko-emisních požadavků, které jsou kladeny na spalovací systém malého výkonu (také popsaných v estovacích standardech EN303-5 a EN13289). Použití vysoce účinného odlučovače, jakým je elektrofiltr, v závislosti na emisích daného kotle, umožňuje přenesení ařízení z emisní třídy 3 (podle normy 303-5) do třídy 4 nebo dokonce do třídy 5 podle dosažených emisí. To odpovídá koncentraci pylový částic menší než 40 mg / m3.
