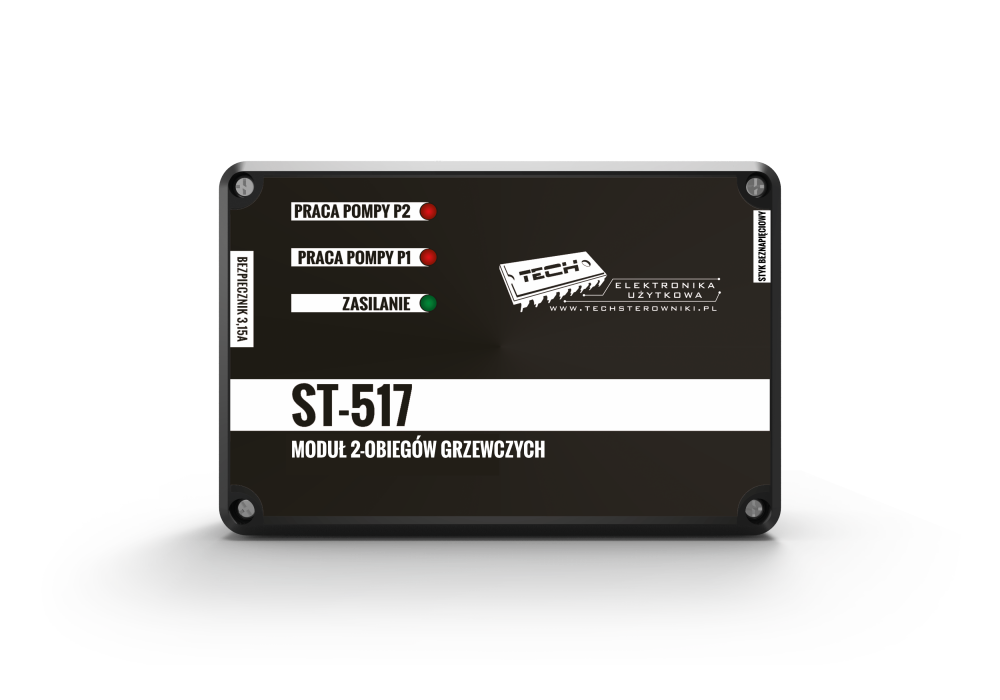

Modul pro řízení dvou oběhových čerpadel

Popis produktu

Princip činnosti

Modul může obsluhovat dvě oběhová čerpadla. Po obdržení signálu z pokojového termostatu o poklesu teploty v místnosti modul zapíná příslušné čerpadlo. V případě, že některý z okruhů zahlásí pokles teploty, modul zapíná beznapěťový kontakt. Pokud má modul pracovat v systému podlahového topení, je potřebné použít přídavný bimetalový snímač (umístněný na přívodním potrubí co nejblíže ke kotli) – termik. Pokud dojde k překročení alarmové teploty, termik odpojí čerpadlo – což zabráni přehřátí citlivé instalace podlahy. Při použití modulu EU-517 v systému s radiátorovým topením je možné termik nahradit propojením nakrátko – propojíme vstupní svorky termika (proklemujeme).

Funkce vykonávané regulací:

ovládání dvou čerpadel
spolupráce s dvěma pokojovými termostaty
ovládání beznapěťového výstupu (NO/COM/NC)
možnost připojení bimetalového snímače teploty (termik)
