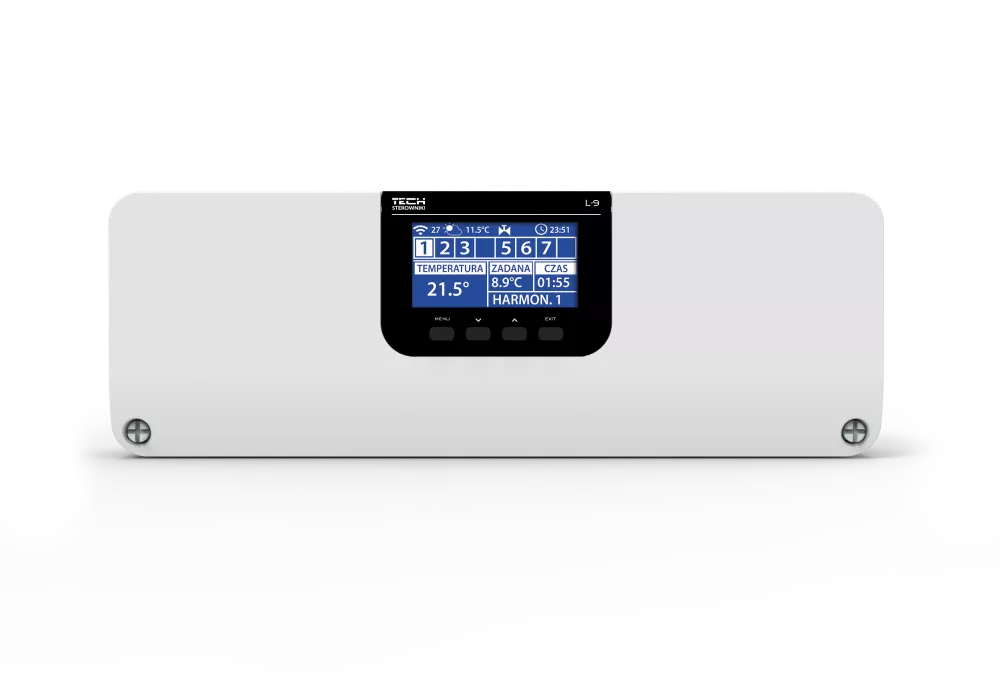

Hlavní regulátor

CS-L-9r

CS-L-9r

BEZDRÁTOVÁ ZÓNOVÁ REGULACE TERMOSTATICKÝCH VENTILŮ (8 ZÓN)

Pokojové termostaty napájené z hlavního regulátoru

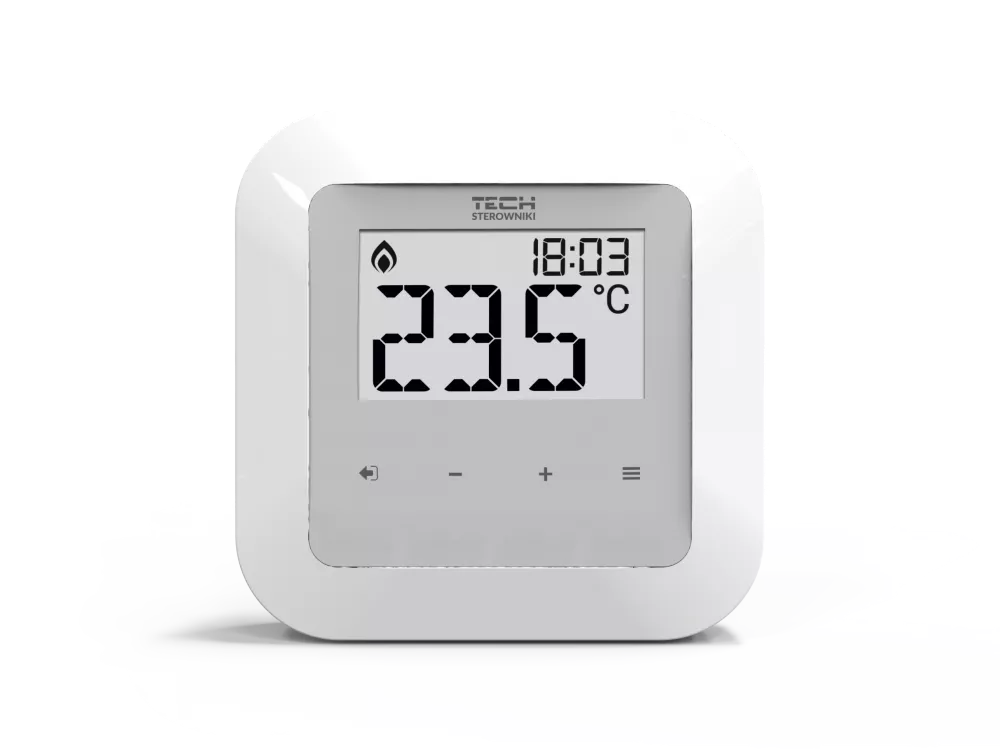

EU-R-9s PLUS

EU-R-9s PLUS

Drátový pokojový termostat s měřením vlhkosti vzduchu

Pokojové termostaty napájené 230V

CS-R-8 z

CS-R-8 z

BEZDRÁTOVÝ POKOJOVÝ TERMOSTAT DVOUPOLOHOVÝ

Pokojové termostaty bateriové - bezdrátové

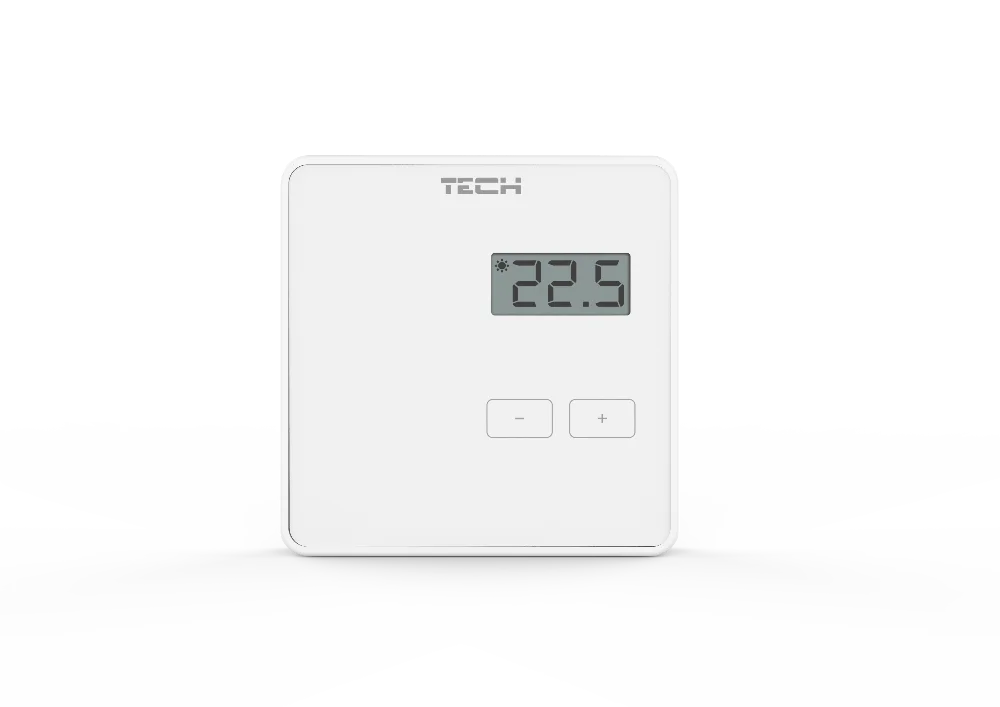

CS-R-8 b

CS-R-8 b

BEZDRÁTOVÝ POKOJOVÝ TERMOSTAT DVOUPOLOHOVÝ
EU-R-8 bw

EU-R-8 bw

BEZDÁTOVÝ POKOJOVÝ TERMOSTAT DVOUPOLOHOVÝ (MĚŘENÍ VLHKOSTI VZDUCHU)

Pohony

STT-869

STT-869

BEZDRÁTOVÝ ELEKTRICKÝ POHON VENTILU
STT-868

STT-868

BEZDRÔTOVÝ ELEKTRICKÝ POHON VENTILA

Přídavné moduly - příslušenství

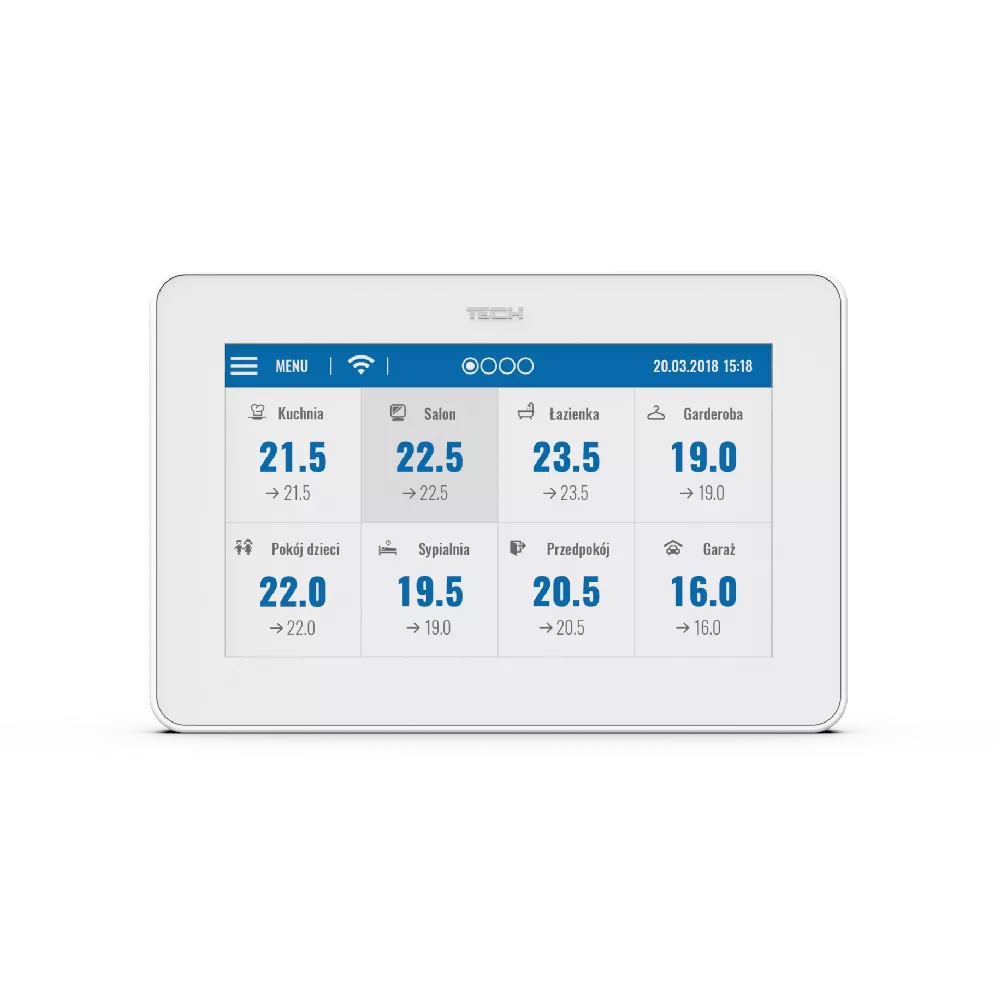

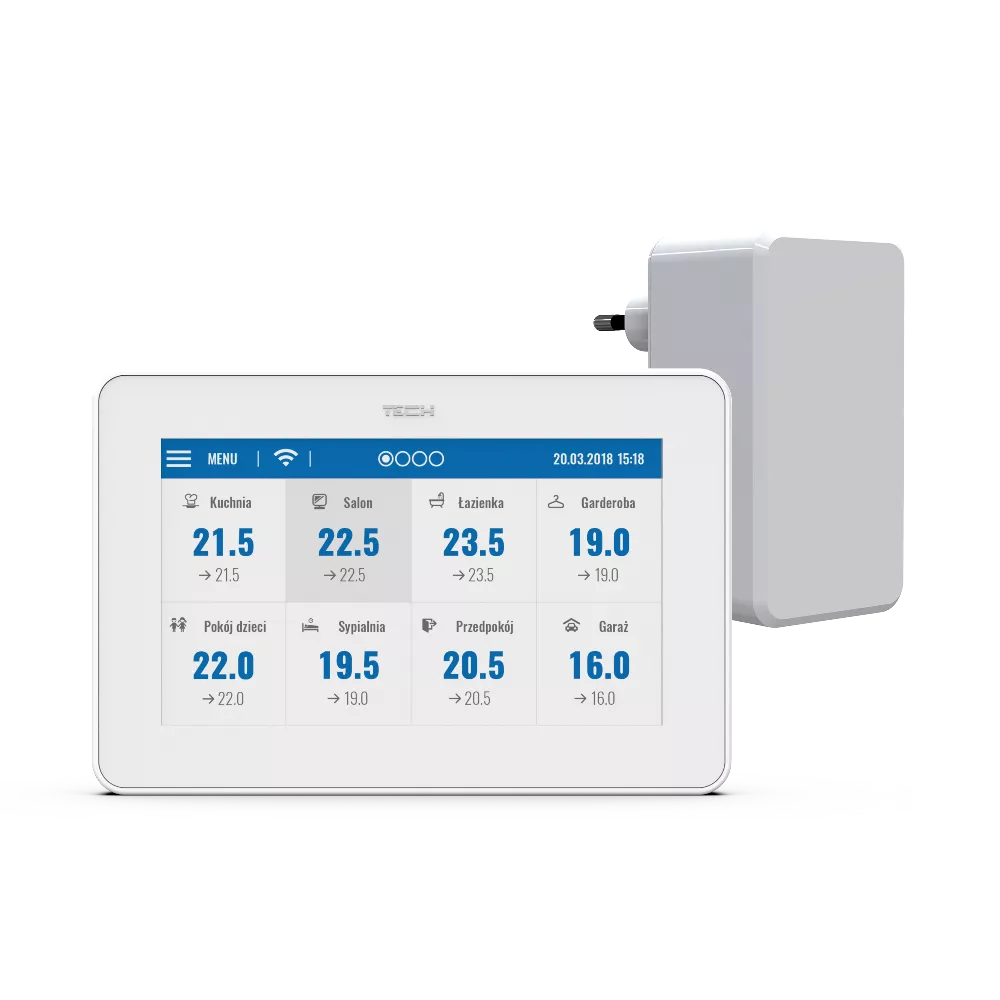

EU-M-9t

EU-M-9t

DRÁTOVÝ KONTROLNÍ PANEL PRO SPOLUPRÁCI S LIŠTOU CS-L-9r + MODUL WIFI
CS-M-9r

CS-M-9r

DRÁTOVÝ KONTROLNÍ PANEL PRO SPOLUPRÁCI S LIŠTOU CS-L-9r + MODUL WIFI
CS-MW-1

CS-MW-1

BEZDRÁTOVÝ VYKONÁVACÍ MODUL
EU-C-2n

EU-C-2n

BEZDRÁTOVÉ ČIDLO OTEVŘENÍ OKNA
CS-C-8 f

CS-C-8 f

BEZDÁTOVÉ PODLAHOVÉ TEPLOTNÍ ČIDLO
CS-i-1m

CS-i-1m

MODUL PRO SMĚŠOVACÍVACÍ VENTIL
CS-C-8 zr

CS-C-8 zr

BEZDRÁTOVÉ VENKOVNÍ TEPLOTNÍ ČIDLO
CS-RP-4

CS-RP-4

REPEATER SIGNÁLU (Opakovač signálu)
CS-RP-3

CS-RP-3

REPEATER SIGNÁLU (Opakovač signálu)

Série 9

Nové funkce CS-L-9R

Od září 2019 je v nabídce, místo drátové regulace podlahového vytápění CS-L-9, už jen univerzální CS-L-9R novými funkcemi pro bezdrátovou komunikaci, které má současná CS-L-8E, což umožňuje ovládat podlahové a zároveň radiátorové vytápění. Do systému je možné pripojit jak drátová, tak i bezdrátová (teplotní čidla /pokojové termostaty) a vykonávací (elektrické pohony, spínací moduly) prvky.



MOŽNÁ SESTAVA CS-L-9R

Univerzální série 9 není jen univerzální kvůli tomu, že umožňuje regulaci podlahového a radiátorového vytápění, ale též je její použití v rozestavěných objektech, jako i flexibilní bezdrátové rozmístění všech prvků systému bez dodatečných stavebných úprav v starších budovách, kde se na tuto možnost ve fázi projektu nemyslelo. Možnost drátového propojení až čtyř hlavních regulací CS-L-9R a ovládaní tak 32 zón (místností) přes jeden kontrolní panel CS-M-9R, který je zároveň Wifi modulem pro vzdálenou kontrolu, umožňuje použít tento systém ve větších objektech typu penzion, hotel, administrativní budovy, úřady apod.

Série 9 umožňuje:

  • vzdálenou kontrolu prostřednictvím kontrolního panelu CS-M-9Rkterý je zároveň WiFi modulem pomocí aplikace emodul.eu s funkcemi:
    • topení / chlazení,
    • čtyři provozní režimy (běžný, dovolená, komfortní, ekonomický),
    • možnost nastavení individuálního harmonogramu pro každou zónu,
    • ovládaní na základe ekvitermy (venkovní teploty),
    • možnost ovládaní teploty podle podlahového teplotního čidla
  • paralelní propojení až čtyř hlavních regulací CS-L-9R a ovládaní tak 32 zón,
  • každá CS-L-9R má možnost:
    • vytvořit 8 zón, ve kterých jsou zaregistrovaná:
    • ovládat:
      • maximálně 50 termoelektrických pohonů (STT-230/2STT-230/2S) za použití 19 výstupů 230V,
      • v každé zóně až 6 bezdrátových elektrických pohonů pro radiátorový okruh (STT-869 nebo STT-868)
      • až 6 bezdrátových spínacích modulů MW-1 nebo MW-1-230V pro bezdrátové ovládaní čerpadla nebo zdroje tepla, případně pohonů (STT-230/2STT-230/2S) na vzdáleném rozdělovači, které není možné propojit drátově,
      • výstup na připojení tepelného čerpadla (přepínáni topení / chlazení)
      • výstup 230V na ovládání čerpadla,
      • beznapěťový výstup (například pro ovládání topného zařízení),
    • omezit maximálně a minimálně nastavení pro:
      • prostorovou teplotu,
      • teplotu podlahy,
      • maximální relativní vlhkost.

K celé sestavě je možné připojit i jiné drátové nebo bezdrátové prvky systému jako je: bezdrátové venkovní teplotní čidlo CS-C-8zr nebo drátový CS-291p (NTC), čidla otevření oken CS-C-2n, bezdrátové podlahová teplotní čidla CS-C-8f, opakovač signálu CS-RP-3 nebo EU-RP-4.

Venkovní teplotní čidlo umožňuje vypnout topení v určených zónách při námi nastavené teplotě. Čidlo otevření okna zase umožňuje vypnutí topení s určitým opožděním. Prostorová teplotní čidla reagují na teplotu místnosti a podlahová čidla kontrolují maximální a minimální teplotu topné vody v podlaze. Konstrukce budovy o 8 zónách vytváří překážky pro šíření signálu nebo může být signál jednoduše rušený a zde sehrává důležitou úlohu opakovač signálu CS-RP-3 nebo EU-RP-4. Opakovače můžete navzájem propojit a vytvořit tak řetěz, který Vám potřebný signál přenese tam, kde ho potřebujete.

V případě, že potřebujete upravovat teplotu topné vody podle venkovní teploty (ekvitermní křivky), regulace umožňuje připojit ke každé CS-L-9R přes RS komunikaci i podřízený modul pro směšovací ventil a jeho čerpadlo CS-i-1m nebo CS-i-1. Všechny parametry jsou nastavované přímo z hlavní regulace CS-L-9R.

V servisních nastaveních najdeme i možnost ovládaní pohonů, které jsou bezproudově otevřené NO.
